Как защитить ввод водопровода в дом от замерзания

Защита ввода включает расчётную глубину трубы в земле, непрерывное утепление холодных переходов и при необходимости греющий кабель. Утеплитель замедляет охлаждение, кабель добавляет тепло. Проверьте весь путь до тёплого помещения. Если водой зимой не пользуются, предусмотрите полный слив труб и оборудования.

Статья поможет владельцам домов выбрать защиту ввода под условия своего дома и подготовить водоснабжение к зиме.

1. Где замерзает ввод воды и что проверить в первую очередь

Проверяйте ввод от подземной трубы до тёплого помещения. Глубокая траншея не защищает подъём над землёй, холодное подполье и проход через фундамент.

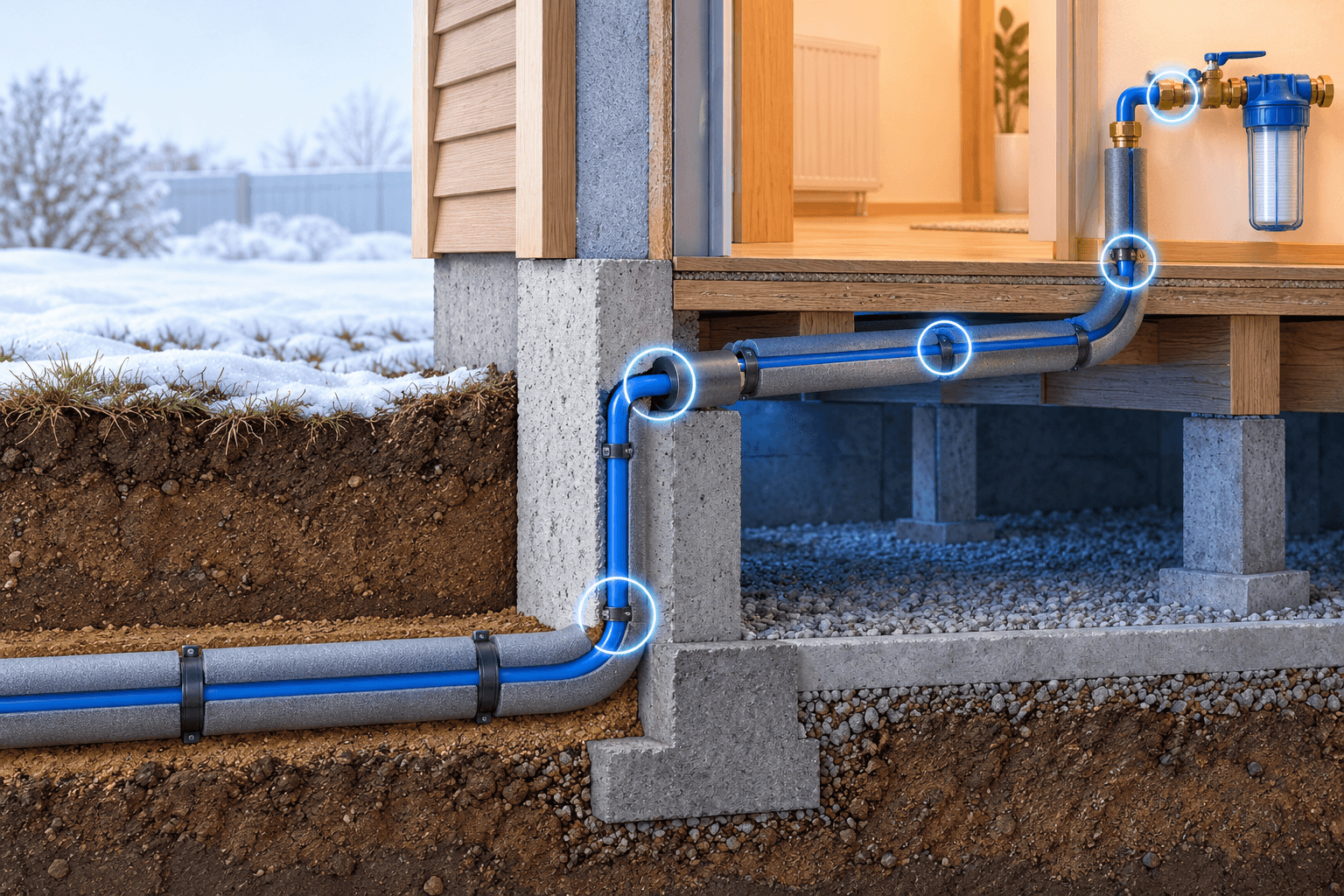

Какие участки трубы нужно обследовать

Осмотрите переходы между землёй, фундаментом, подпольем и помещением:

• подъём из грунта на воздух;
• проход через фундамент на щели и продувание;
• трубу под полом: подполье может оставаться холодным;
• повороты и соединения на разрывы утепления;
• кран и фильтр, в корпусах которых остаётся вода.

Ищите мостики холода — места усиленной потери тепла. Они могут появляться возле щелей и креплений, сжимающих утеплитель.

Какие условия повышают риск замерзания

Риск растёт, если труба теряет тепло быстрее, чем получает его, а вода долго стоит без движения. Охлаждение ускоряют сквозняки, мокрый утеплитель, открытые стыки и холодное подполье.

Проверьте оболочку, сухость утеплителя и продувание. При простое новая вода не приносит тепло, поэтому важны температура вокруг трубы и обогрев.

Дефект изоляции не доказывает место ледяной пробки. Отсутствие воды бывает связано также с насосом, закрытым краном или отключением подачи.

Какие данные собрать перед работами

Для подбора защиты запишите:

• материал и наружный диаметр трубы;
• длину холодных участков, включая подъём, краны и соединения;
• фактическую глубину с указанием, измерена она до верха или до низа трубы;
• материал, толщину и состояние утеплителя и оболочки;
• минимальную зимнюю температуру вокруг трубы;
• режим проживания и длительность простоя воды;
• доступность электричества, обслуживания и полного слива.

Для установленного кабеля запишите модель, длину, схему управления и электрической защиты.

2. Какой способ защиты выбрать для своего дома

Защита зависит от температуры, режима использования воды и возможности слива. Работающую зимой систему защищают от охлаждения, неиспользуемую — опорожняют либо постоянно обогревают.

Что выбрать для постоянно отапливаемого дома

Проверьте глубину трубы и переход до тёплого помещения. Холодные участки утепляют, а при недостатке тепла предусматривают рассчитанный обогрев.

Короб или ниша могут оставаться холодными. Текущая температура не заменяет расчёт для сильных морозов. Учтите аварию отопления: при остывании дома риск замерзания растёт.

Что выбрать для дачи и дома с периодическими приездами

Выберите сохранение воды под обогревом или слив перед отъездом. Первому варианту нужны надёжное питание и контроль, второму — опорожнение всех холодных участков и оборудования.

Консервация — подготовка к длительному простою — требует сливных точек и доступа воздуха. Открытие крана не удаляет воду из провисов трубы, клапанов и фильтров.

Можно ли защитить ввод без электричества

Без электричества труба должна получать достаточно тепла от грунта или помещения. Важны глубина, маршрут и утепление. Неиспользуемую систему можно полностью слить.

Утеплитель и короб уменьшают охлаждение, но не создают тепло. Без его поступления заполненная труба на морозе может замёрзнуть.

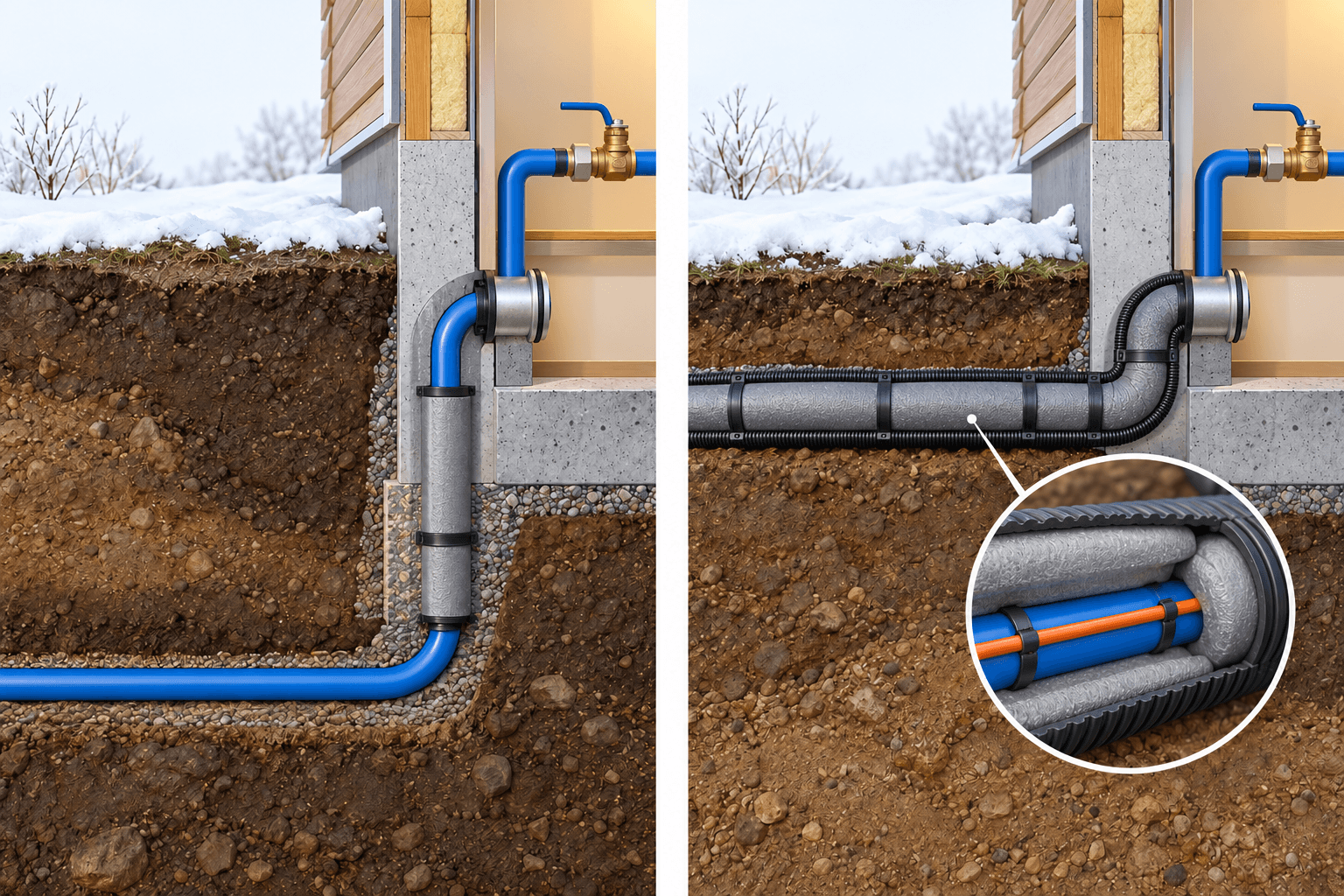

3. На какой глубине прокладывать трубу и как устроить проход через фундамент

Глубину определяют по климату, грунту и условиям участка. Проход через фундамент защищают отдельно от воды, холодного воздуха и повреждения трубы.

Как определить глубину для конкретного участка

Универсальные «полтора метра» не заменяют расчёт. Грунт охлаждается по-разному под снежным покровом, расчищаемой дорожкой и другими покрытиями.

Пункт 11.40 свода правил 31.13330.2021 определяет глубину до низа трубы. Для труб диаметром до 500 миллиметров включительно зависимость имеет вид:

Глубина до низа трубы = расчётная глубина проникания нулевой температуры в грунт + 0,30 метра + диаметр трубы в метрах.

Нулевая изотерма — граница температуры грунта ноль градусов. В расчёте учитывают её максимальную сезонную глубину от итоговой поверхности земли.

Условный пример: при глубине нулевой изотермы 1,40 метра и наружном диаметре трубы 32 миллиметра низ трубы расположен на глубине 1,40 + 0,30 + 0,032 = 1,732 метра, верх — 1,70 метра. Это не рекомендация для Москвы или конкретного участка.

Учитывайте будущую уборку снега и покрытия. Расчёт для фундамента нельзя автоматически переносить на водопровод. Меньшую глубину обосновывают дополнительной защитой по действующей норме.

Как устроить гильзу и герметизацию прохода

Гильза — защитная труба большего диаметра вокруг водопровода. Она не заменяет утепление и герметизацию: уплотнение должно учитывать грунтовую воду и перемещения трубы.

Проверьте, что:

• водопровод не зажат конструкцией;
• через проход не поступают вода и холодный воздух;
• утепление продолжается до тёплого помещения без щелей;
• обслуживаемые соединения доступны.

Зазор и уплотнение выбирают для конкретного узла. Пена не заменяет гильзу, герметизацию и утепление. Место и размер отверстия в несущем фундаменте определяют после оценки конструкции.

Что делать, если существующая труба заложена слишком мелко

Варианты — перекладка глубже, изменение маршрута или рассчитанное утепление с обогревом всей холодной зоны. Сравните земляные работы, доступ для ремонта и зависимость от питания.

Подземный монтаж кабеля и его соединений должен быть разрешён инструкцией. Утепление возле фундамента не защищает остальную трассу.

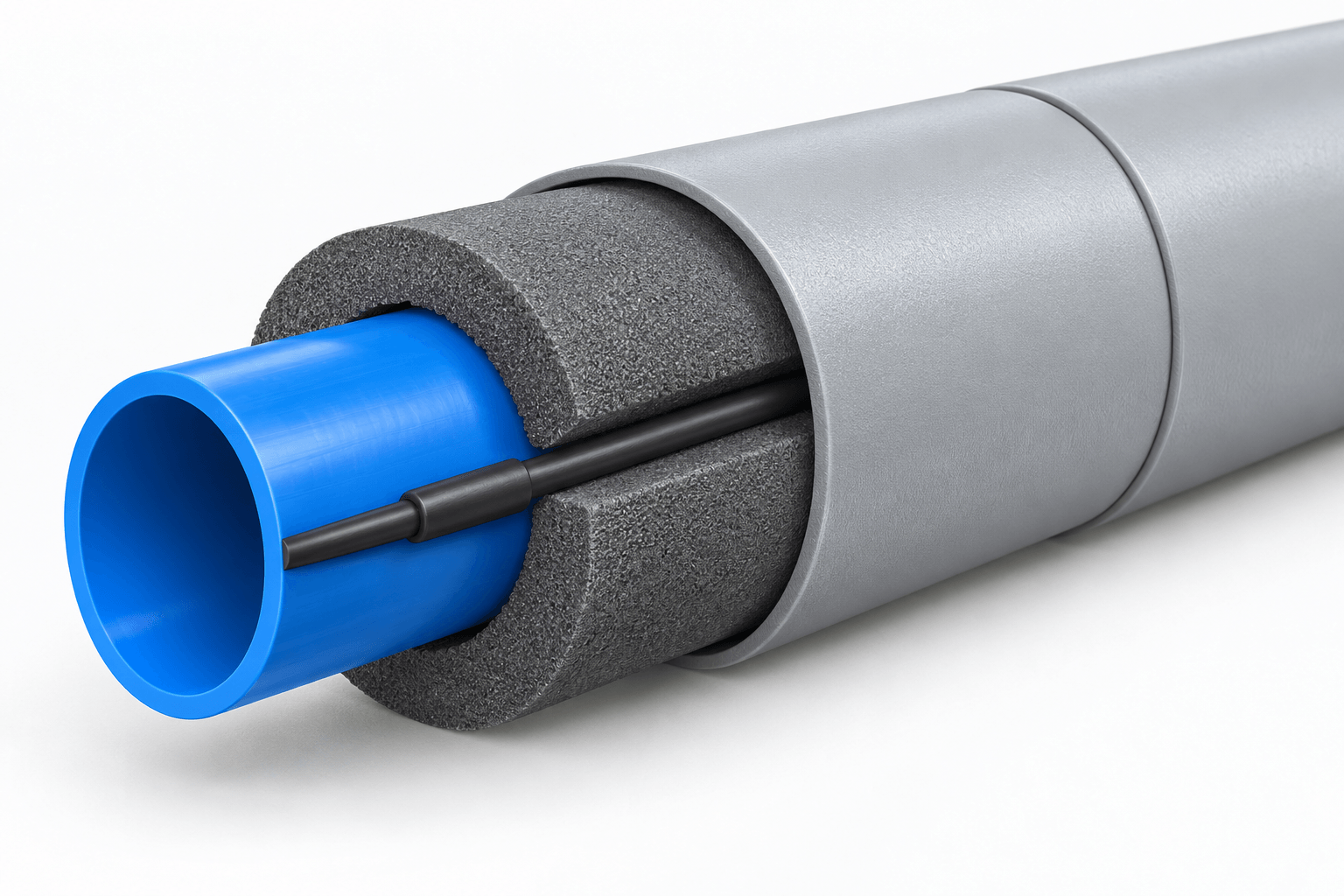

4. Чем утеплить ввод водопровода и как защитить изоляцию от воды

Утеплитель выбирают вместе с наружной оболочкой и способом монтажа. Материал должен подходить для температуры, влажности и нагрузок в месте установки. Стыки, краны и проход через фундамент утепляют без разрывов.

Какие материалы сравнить

Скорлупа — жёсткие части утеплителя вокруг трубы. Пригодность материалов проверяют по характеристикам конкретного изделия и его оболочки.

Теплопроводность показывает, насколько легко тепло проходит через материал. Меньшее значение означает меньшие потери при одинаковых условиях. Сравнивайте паспортные характеристики при одной температуре испытаний.

Вода может проникнуть через стыки даже влагостойкого утеплителя. Прочность скорлупы не означает, что её можно засыпать грунтом без дополнительной защиты. Проверьте допустимую температуру и совместимость с кабелем.

Как выбрать толщину утеплителя

Толщина зависит от диаметра трубы, свойств материала, зимней температуры, ветра и наличия обогрева. Для расчёта нужны также температура, которую требуется поддерживать, условия увлажнения и продолжительность простоя.

Пример: пластиковая труба двухдюймового типоразмера на открытом воздухе, поддержание около плюс 4 градусов, воздух около минус 29 градусов, стекловолоконная изоляция. По табличной методике при толщине 12,7 миллиметра потери — около 22 ватт на метр, при 25,4 миллиметра — около 13 ватт на метр трубы.

Двухдюймовый типоразмер не равен наружному диаметру. Пример нельзя переносить на другую трубу и утеплитель. Время охлаждения без обогрева рассчитывают отдельно.

Как защитить утеплитель и закрыть стыки

Закрывайте швы по инструкции и не пережимайте утеплитель. Краны и фильтры защищайте съёмными элементами для обслуживания.

Влагозащиту, стойкость к солнцу и нагрузке грунта проверяют отдельно. Фольга не делает швы герметичными, а наружный кожух не обязательно выдерживает засыпку.

При выборе материалов из каталога «ТЕРМА-МСК» уточните наличие и запросите паспорт. Подготовьте диаметр трубы, длину участка, температуру и способ прокладки.

5. Как выбрать греющий кабель для ввода воды

Кабель подбирают под трубу, утеплитель и зимнюю температуру. Его мощности должно хватать для компенсации теплопотерь. Дополнительно проверяют разрешённое место установки, длину секции и требования к подключению.

Саморегулирующийся кабель или кабель постоянной мощности

Саморегулирующийся кабель сильнее греет холодный участок и уменьшает нагрев тёплого. Резистивный кабель выделяет заданную мощность; температуру поддерживает регулятор.

Готовая секция — отрезок кабеля с соединениями. Даже саморегулирующуюся секцию нельзя укорачивать, если инструкция запрещает. Проверяйте длину до покупки.

Саморегулирование не означает полного отключения. Регулятор температуры, или термостат, управляет включением по датчику.

Устанавливать кабель снаружи или внутри трубы

Наружный монтаж требует доступа к трубе. Для внутреннего нужны подходящий кабель и известный маршрут. Проходка — герметичный узел ввода кабеля в трубу.

Внутренний кабель уменьшает свободное пространство. Проверьте влияние на напор, препятствия и возможность извлечения: скрытая труба не всегда подходит для такого монтажа.

Что проверить у кабеля для питьевой воды

Название «пищевой кабель» недостаточно. Проверьте документы и условия:

• разрешение внутреннего монтажа и контакта с питьевой водой;
• материал оболочки и подтверждающие документы;
• допустимые давление и температуру проходки;
• совместимость кабеля, уплотнения и ввода;
• ограничения по диаметру, поворотам и расположению клапанов;
• порядок обслуживания и извлечения.

Материал оболочки и зарубежный допуск не заменяют подтверждение применения в России.

Как определить мощность и длину секции

Мощность выбирают по теплопотерям, длину — по холодной зоне и схеме укладки. Одного диаметра трубы недостаточно.

Ватты на метр трубы — теплопотери; ватты на метр кабеля — нагрев при заданных условиях. Паспортная мощность относится к указанной температуре испытания.

Учтите трубу, изоляцию, условия прокладки и краны. Соединительные и концевые муфты должны подходить модели кабеля: они соединяют систему и закрывают конец.

Холодное включение может сопровождаться повышенным током. Длину и защиту выбирают по таблицам модели. При отключении автомата электрик проверяет причину; ставить автомат с большим допустимым током без проверки нельзя.

6. Как утеплить и обогреть ввод: пошаговая инструкция

Сначала ремонтируют трубу, затем монтируют кабель и управление, выполняют проверки и утепляют. После сборки проверяют повторно. Монтаж ведут без напряжения; подключение и измерения поручают специалисту.

Как подготовить ввод и материалы

Проверьте трубу и совместимость деталей. Обогрев не заменяет ремонт.

1. Осмотрите трубу, кран, фильтр и соединения; устраните дефекты.
2. Очистите поверхность от грязи и острых выступов.
3. Сверьте модель, длину кабеля и способ установки с расчётом.
4. Подготовьте крепления, соединительные и концевые комплекты, регулятор и датчик.
5. Подберите утеплитель с учётом кабеля, материалы для стыков и оболочку.
6. Оставьте доступ к кранам, проходке и обслуживаемым соединениям.

Изгибы, крепление и электрическую защиту выбирают по инструкции модели.

Как закрепить кабель и установить датчик

Кабель укладывают по схеме производителя, а датчик — в указанном инструкцией месте. Случайный контакт датчика с нагревателем может преждевременно отключать обогрев.

Порядок наружного монтажа:

1. Разметьте всю холодную зону, включая краны и соединения.
2. Уложите кабель без натяжения и недопустимых перегибов.
3. Закрепите разрешённой лентой или крепежом, не повреждая оболочку.
4. Установите датчик и выполните проверки до закрытия кабеля.
5. Смонтируйте непрерывный утеплитель, закройте стыки и наружную оболочку.

Алюминиевую ленту на пластиковой трубе применяют для распределения тепла по инструкции системы. Положение под кабелем или над ним не выбирают произвольно.

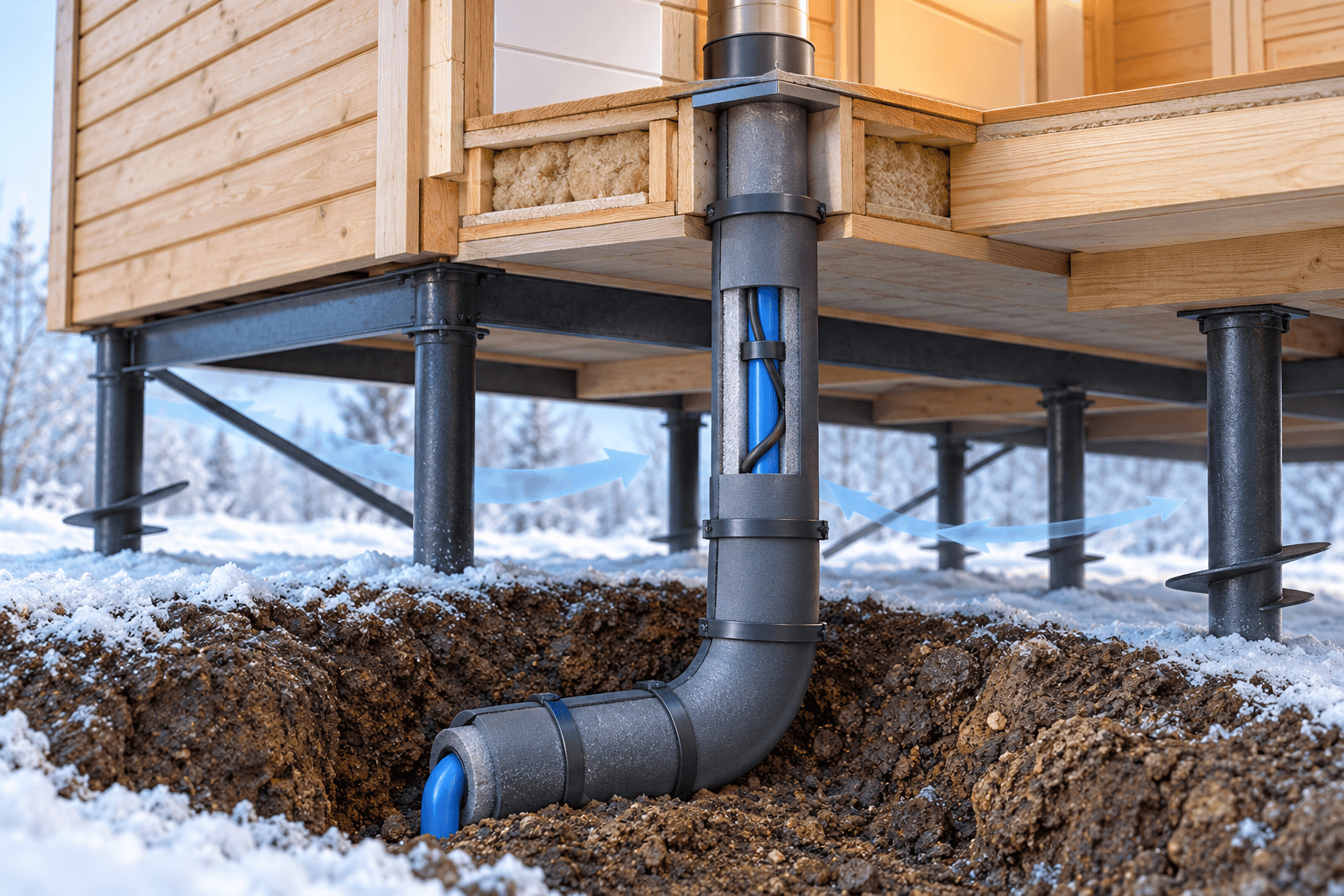

Как защитить вертикальный участок под свайным домом

Под свайным домом защищают весь переход из земли через продуваемое пространство до тёплого помещения, включая проход через перекрытие. Длину обогрева определяют по реальной холодной зоне.

Утепление не должно прерываться; оболочка защищает от воды и повреждений. Оставьте доступ для ремонта. Закрытие пространства под домом уменьшает продувание, но не делает подполье тёплым.

Как установить кабель внутри трубы

Перекройте воду, отключите оборудование и сбросьте давление. Проверьте соответствие диаметра и маршрута требованиям системы.

1. Установите предусмотренный ввод и совместимую проходку.
2. Проверьте отсутствие клапанов, кранов и препятствий на пути.
3. Продвигайте кабель без усилия, соблюдая допустимую длину и изгибы.
4. Соберите уплотнение в последовательности производителя.
5. Восстановите подачу и проверьте герметичность при предусмотренном давлении.
6. Проверьте электрическую часть и утеплите холодную трубу.

При сопротивлении продвижению остановитесь. Не проталкивайте кабель через неизвестные препятствия. Внутренняя установка не отменяет утепление.

Как подключить и принять систему в эксплуатацию

До включения электрик проверяет защиту, заземление, соединения, регулятор и изоляцию проводов. Комплекту с вилкой тоже нужна подходящая электросеть.

Автомат защищает от перегрузки и короткого замыкания, устройство защитного отключения — от утечки тока. Характеристики и заземление выбирают по системе; водопровод не используют как защитный проводник.

Если паспорт требует, измерения выполняют до и после утепления. Проверки напряжения в розетке недостаточно. Перед запуском убедитесь, что:

• труба и проходка герметичны;
• кабель охватывает всю холодную зону;
• длина и укладка соответствуют инструкции;
• датчик и регулятор работают;
• утеплитель непрерывен, оболочка цела;
• электрическая защита проверена, результаты измерений сохранены;
• краны, соединения и сливные точки доступны.

7. Сколько электроэнергии потребляет обогрев и как оценить затраты

Расход оценивают по длине кабеля, мощности на метр и времени работы. Этот расчёт показывает затраты, но не подтверждает достаточность защиты.

Как рассчитать расход электричества

При известной постоянной или средней мощности используют формулы:

Энергия, киловатт-часы = длина, метры × мощность, ватты на метр × время, часы ÷ 1000.

Стоимость, рубли = энергия, киловатт-часы × тариф, рубли за киловатт-час.

Пример: 8 метров кабеля, средняя мощность 12 ватт на метр, 24 часа работы в сутки, 30 суток. Расход: 8 × 12 × 24 × 30 ÷ 1000 = 69,12 киловатт-часа. При условном тарифе 7 рублей стоимость — 483,84 рубля.

Это условные мощность и тариф. Для саморегулирующегося кабеля оценка по паспорту предварительная: мощность меняется с температурой. Учитывайте время включения регулятором; фактический расход измеряют.

Что включить в бюджет защиты

Считайте стоимость всего комплекта и работ, а не одного кабеля:

• кабель или готовая секция;
• соединительные и концевые комплекты;
• крепление и алюминиевая лента, если она нужна;
• утеплитель и защитная оболочка;
• внутренняя проходка, если предусмотрена;
• регулятор и датчик;
• электрическая защита и линия питания;
• монтаж, измерения и земляные работы.

Сравнивайте одинаковую комплектацию, уточняя доставку, монтаж, проверки и необходимость земляных работ.

8. Как сохранить защиту при отключении света и отъезде

При отключении питания кабель не греет. Заранее подготовьте резерв по мощности и времени работы или порядок полного слива при длительном отсутствии.

Что предусмотреть на случай отключения электричества

Резерв должен поддерживать оборудование, от которого зависит защита: кабель, регулятор и необходимые элементы отопления. Питание только насоса не обеспечивает обогрев трубы.

Проверьте мощность, потребление при включении и совместимость с резервом. Определите, кто узнает об аварии, приедет и включит резерв или сольёт воду.

Универсального безопасного срока без света нет: батарею и охлаждение воды рассчитывают отдельно. Если полный слив невозможен, предусмотрите поддержание температуры или доработайте ввод.

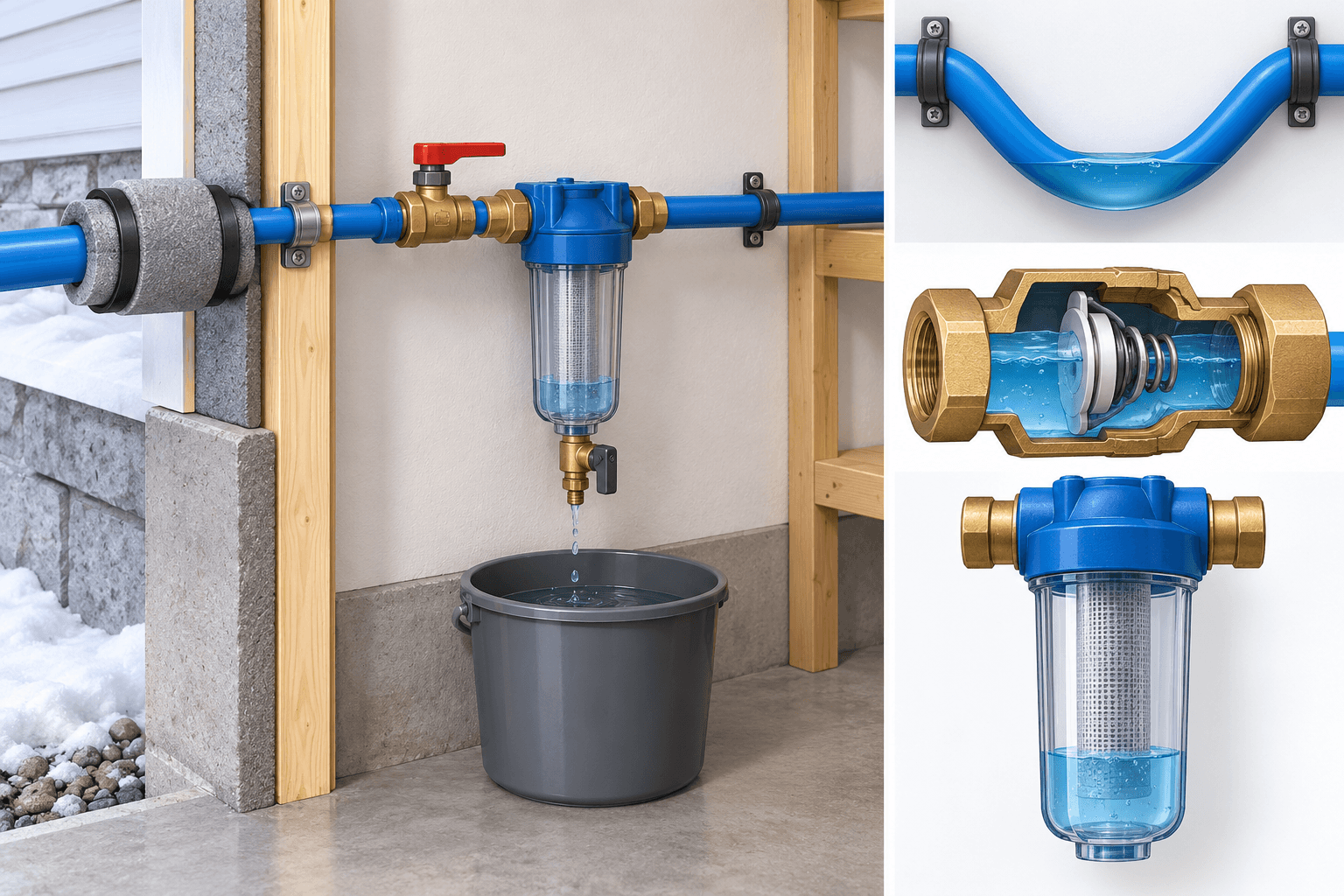

Как законсервировать ввод на зиму

При консервации воду удаляют из всех труб и устройств, которые окажутся на морозе. Одно открытие крана не подтверждает полного опорожнения.

1. Перекройте подачу, отключите оборудование по инструкциям и сбросьте давление.
2. Проверьте уклоны, нижние точки и обратные клапаны.
3. Откройте сливные точки и предусмотренные места поступления воздуха.
4. Отдельно слейте воду из кранов, клапанов, фильтров, насосов и баков по их инструкциям.
5. Проверьте провисы трубы, замкнутые участки и полости оборудования.
6. Защитите открытые соединения от загрязнения и запишите порядок запуска.

Клапаны и участки без уклона могут удерживать воду. Продувка допустима только по инструкциям и при разрешённом давлении всех деталей. Мембранные и засыпные фильтры консервируют отдельно.

Что проверять перед морозами

Перед зимой проверьте утепление, оболочку, соединения, питание, регулятор и сливные точки. Электрические измерения поручите специалисту.

После хранения соберите оборудование, восстановите защиту, заполните систему и удалите воздух. Проверьте герметичность, промойте питьевой водой и выполните дополнительные процедуры по инструкциям.

9. Что делать, если ввод водопровода уже замерз

Сначала исключите другие неисправности и подготовьтесь к протечке. Доступную трубу отогревают с контролем температуры. Скрытая или неустановленная пробка требует специалиста.

Как отличить замерзание от неисправности водоснабжения

Проверьте подачу, питание насоса, краны и давление: отсутствие воды ещё не доказывает замерзание.

Уточните, нет ли отключения сети, или проверьте насос по инструкции. Не разбирайте узлы под давлением и не запускайте насос многократно при неизвестной причине.

Как отогревать доступный участок

Отогревать можно доступную трубу без видимых повреждений, контролируя нагрев и выход воды. Допустимая температура зависит от трубы и соседних материалов.

1. Подготовьте возможность перекрыть воду; при протечке сразу прекратите подачу.
2. Отключите связанное насосное оборудование и обесточьте повреждённый обогрев.
3. Подготовьте сбор воды, уберите электрические приборы из зоны затопления.
4. Обеспечьте выход воды и сброс давления через подходящий кран по схеме системы.
5. Нагревайте постепенно способом, допустимым для трубы.
6. При протечке, деформации или запахе перегрева остановитесь.

Тёплые полотенца или грелку применяют, только если такой нагрев допустим для материалов, не смачивая электрические соединения. Запрещены пламя, самодельные электроды и ток через воду. Не заливайте неизвестную пластиковую трубу кипятком.

Что проверить после восстановления воды

После размораживания проверьте трубу, соединения, кран, фильтр и проходку под рабочим давлением. При утечке перекройте подачу: восстановление воды не исключает повреждения.

Устраните причину: отсутствие питания, мокрую изоляцию, холодный проход или пропуск обогрева. Иначе авария может повториться. Морозостойкость пластика не отменяет защиту заполненной трубы.

10. Какие ошибки делают защиту ввода неэффективной

Проверяйте сухость и непрерывность утепления, охват холодной зоны, работу кабеля и питание. Увеличение мощности не заменяет устранение дефектов.

Какие ошибки возникают при утеплении

Ищите щели, сжатие, мокрые стыки и открытые краны. Сначала устраните попадание воды, затем восстановите утепление. Новый слой поверх мокрого материала может скрыть дефект.

Монтажная пена не заменяет весь узел прохода. Для него по-прежнему нужны защита трубы, герметизация и утепление.

Какие ошибки возникают при обогреве

Нагрев может отсутствовать из-за неверного подбора, пропущенного участка, неисправного управления, повреждения или отсутствия питания. Проверяйте каждую причину отдельно.

11. Короткие ответы о защите ввода воды

Начните с обследования всей трассы. Подберите защиту холодных участков и подготовьте действия при отключении света. Для консервации проверьте полный слив.

Материалы можно посмотреть в каталоге «ТЕРМА-МСК». Наличие и характеристики уточняйте перед покупкой; комплект выбирайте по условиям ввода и инструкциям.
