Почему течет предохранительный клапан бойлера
Инженерный разбор
Краткий ответ
Предохранительный клапан бойлера течет из-за нормального расширения воды при нагреве, высокого давления в водопроводе, засора седла клапана накипью или износа пружины. Если вода капает только во время нагрева — это штатная защита бака. Если течет постоянно — проверьте давление, установите редуктор или замените клапан.
Эта статья помогает владельцу квартиры, частного дома, инженеру эксплуатации или ответственному за инженерные системы понять, почему течет предохранительный клапан водонагревателя, отличить нормальный сброс воды от поломки и выбрать безопасное решение: от дренажной трубки до редуктора давления, расширительного бака или замены клапана.
Норма или поломка: когда течь клапана — это естественный процесс?
Капающая вода из предохранительного клапана не всегда означает поломку бойлера. Если клапан капает только во время нагрева воды и перестает капать после отключения ТЭНа, это обычно нормальная работа защитного узла.
Накопительный водонагреватель — это закрытый бак. Когда холодная вода нагревается, она увеличивается в объеме. Лишней воде нужно куда-то выйти, иначе давление внутри бака будет расти. Предохранительный клапан стравливает излишек воды через дренажное отверстие и защищает бак бойлера от разрыва.
Источники для фактологической основы: NIST Chemistry WebBook по свойствам воды, СП 30.13330.2020 по внутреннему водопроводу и канализации зданий, Approved Document G по безопасной работе систем горячей воды, Journal of the National Academy of Forensic Engineers по авариям водонагревателей.
Процесс нагрева и расширения воды
Главная причина нормального капания — тепловое расширение воды. При нагревании молекулы воды движутся активнее, объем воды увеличивается, а сжать воду почти невозможно. В закрытом баке это быстро повышает давление.
Предохранительный клапан работает как страховочный сброс. Когда давление в баке приближается к порогу срабатывания клапана, пружина внутри клапана приоткрывается, и лишняя вода выходит через боковой патрубок.
- Бойлер заполнен холодной водой.
- ТЭН начинает нагревать воду.
- Вода увеличивается в объеме.
- Давление внутри бака растет.
- Клапан сбрасывает часть воды.
- После отключения ТЭНа давление стабилизируется, капание прекращается.
Итого
Если вода капает только во время нагревания воды, а объем сброса небольшой, бойлер, скорее всего, работает штатно. Нужно не ремонтировать клапан, а аккуратно организовать отвод воды в канализацию.
Как отличить норму от поломки
Норма — это редкие капли или небольшая струйка во время активного нагрева. Поломка — это постоянная протечка предохранительного клапана, которая продолжается при выключенном бойлере, холодной воде или после того, как водонагреватель уже нагрел воду.
- Посмотрите, горит ли индикатор нагрева.
- Проверьте, прекращается ли капание после отключения ТЭНа.
- Оцените, течет вода постоянно или только циклами.
- Проверьте, не бьет ли вода сильной струей.
- Послушайте, нет ли шума кипения внутри бака.
Опасный признак
Если из клапана идет пар, кипяток или вода бьет струей, бойлер нужно немедленно обесточить и не пользоваться им до проверки термостата и группы безопасности.
| Симптом | Состояние бойлера | Вероятная причина | Что делать |
|---|---|---|---|
| Редкие капли или небольшая струйка | Идет нагрев, горит индикатор ТЭНа | Нормальное расширение воды при нагреве | Организовать отвод воды от клапана в канализацию. Ремонт не требуется |
| Клапан капает постоянно | Нагрев выключен, вода холодная или уже нагрелась | Высокое давление в водопроводе, засор седла клапана, износ пружины | Измерить давление манометром. При повышенном давлении поставить редуктор. Если давление нормальное — промыть или заменить клапан |
| Вода течет сильной струей | Может сопровождаться шумом, перегревом, паром | Отказ термостата, аварийный перегрев, серьезная неисправность клапана | Немедленно отключить питание, перекрыть подачу холодной воды, вызвать специалиста |
| Капает холодная вода из выключенного бойлера | Бойлер не греет | Давление в магистрали выше порога клапана | Установить редукционный клапан или редуктор давления на подачу холодной воды |
Как устроен и работает защитный клапан водонагревателя
Предохранительный клапан водонагревателя — это не просто носик, из которого капает вода. Это защитная арматура, которая обычно совмещает две функции: обратный клапан и клапан сброса избыточного давления.
Источник для технической логики: Approved Document G описывает температурно-предохранительный клапан как механический клапан, который открывается для сброса воды при превышении заводской температуры или заводского давления.
Двойная функция устройства
Первая функция — обратный клапан водонагревателя. Он не дает воде уходить из бака обратно в водопроводную сеть, если в стояке отключили подачу холодной воды или давление резко упало.
- Бак не должен самопроизвольно опорожняться.
- ТЭН не должен работать на сухую.
- Вода не должна возвращаться в водопроводную сеть.
Вторая функция — сброс избыточного давления. Когда при нагреве воды давление внутри бака превышает допустимое значение, сбросной механизм приоткрывает дренажное отверстие. Через боковой патрубок выходит лишняя вода.
Типичная ошибка монтажа
Нельзя ставить обычный обратный клапан вместо предохранительного. Обычный обратный клапан не умеет сбрасывать избыточное давление, поэтому бак остается без нормальной защиты.

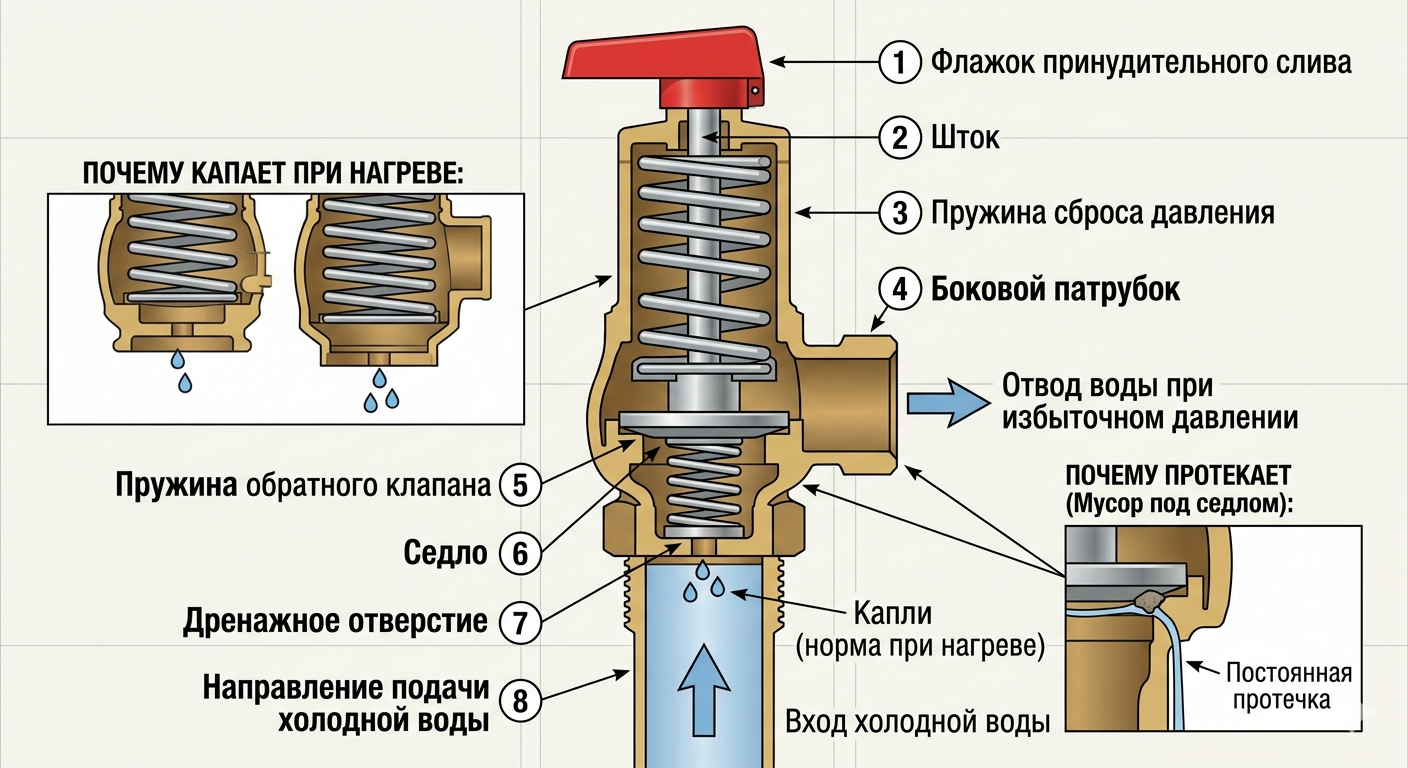

Внутреннее устройство
Внутри предохранительного клапана есть корпус, пружина, шток, запорный элемент и дренажное отверстие. Пружина прижимает запорный элемент к седлу клапана. Пока давление в баке ниже порога срабатывания, вода не выходит.
Когда давление становится выше усилия пружины, запорный элемент отходит от седла. Открывается канал сброса, вода выходит наружу, давление снижается. После этого пружина снова закрывает клапан.
В большинстве бытовых клапанов порог срабатывания указан на корпусе или флажке: например, 6 бар, 7 бар, 8 бар, 8,5 бар. Подбирать новый клапан нужно по паспорту водонагревателя и маркировке старой детали.
На практике
Если старый бойлер был рассчитан на клапан 6 бар, нельзя ставить клапан 8,5 бар только потому, что он реже капает. Такой клапан откроется позже, а бак может быть не рассчитан на такое давление.
Что означает флажок на клапане
Флажок или рычажок нужен для принудительного сброса воды. Им проверяют подвижность механизма и промывают дренажное отверстие от мелких частиц.
На старом бойлере после поднятия флажка клапан иногда начинает течь сильнее. Обычно причина не в том, что флажок сломал клапан, а в том, что под седло попал мусор, а резиновый уплотнитель уже потерял эластичность.
Основные причины: почему постоянно течет вода из клапана
Если вода из предохранительного клапана течет постоянно, причина обычно не в нормальном расширении воды. Чаще всего виноваты повышенное давление в водопроводе, загрязнение механизма, гидроудары или ошибки при монтаже бойлера.
По нашему опыту, самая частая ситуация в квартирах и коммерческих объектах — клапан исправен, но давление в системе холодной воды слишком высокое. Особенно заметно это ночью: водоразбор снижается, давление в стояках растет, и клапан начинает сбрасывать воду даже без нагрева.
Повышенное давление в системе водоснабжения
Повышенное давление — самая частая причина постоянной протечки предохранительного клапана. Если давление в водопроводной системе подходит к порогу срабатывания клапана, клапан будет постоянно приоткрываться.
Нормативная опора: СП 30.13330.2020 указывает, что при расчетном напоре выше 45 м водяного столба, то есть около 0,45 МПа или 4,5 бар, следует предусматривать регуляторы давления.
- Если в квартире 3–4 бар, клапан обычно не течет из-за давления.
- Если давление 5–6 бар, клапан на 6 бар может начать подтекать.
- Если ночью давление поднимается до 6–8 бар, клапан будет сбрасывать воду постоянно.
- Если после замены клапана проблема повторилась, нужно проверять давление, а не покупать третий клапан.
Износ или загрязнение механизма
Вторая причина — мусор под седлом клапана. Вода из водонагревателя несет частицы накипи, песка, ржавчины и продукты разрушения магниевого анода. Эти твердые частицы могут попасть между резиновым уплотнителем и латунным седлом.
- Клапан раньше работал нормально, но после слива воды начал капать.
- Вода капает неровно: то чаще, то реже.
- После поднятия флажка из клапана вышла мутная вода.
- В воде заметны песчинки, рыжий осадок, хлопья накипи.
- Бойлер давно не чистили и не меняли магниевый анод.
Если водонагреватель стоит после старых стальных труб, клапан может засоряться чаще. В таком случае помогает не только замена клапана, но и магистральный фильтр механической очистки на входе. Для подбора инженерной сантехники можно посмотреть основную линейку на сайте ТЕРМА-МСК, а для замены самого прибора — раздел водонагревателей.
Резкие скачки давления — гидроудары
Гидроудар — это кратковременный скачок давления в системе. Он возникает, когда поток воды резко останавливается: закрыли однорычажный смеситель, сработал клапан стиральной машины, включился насос, резко перекрылся шаровой кран.
- Слышны щелчки или удары в трубах.
- Клапан плюется водой короткими порциями.
- Проблема усиливается после работы стиральной или посудомоечной машины.
- В системе стоят жесткие трубы без компенсации расширений.
- Есть насосное оборудование без нормальной настройки автоматики.

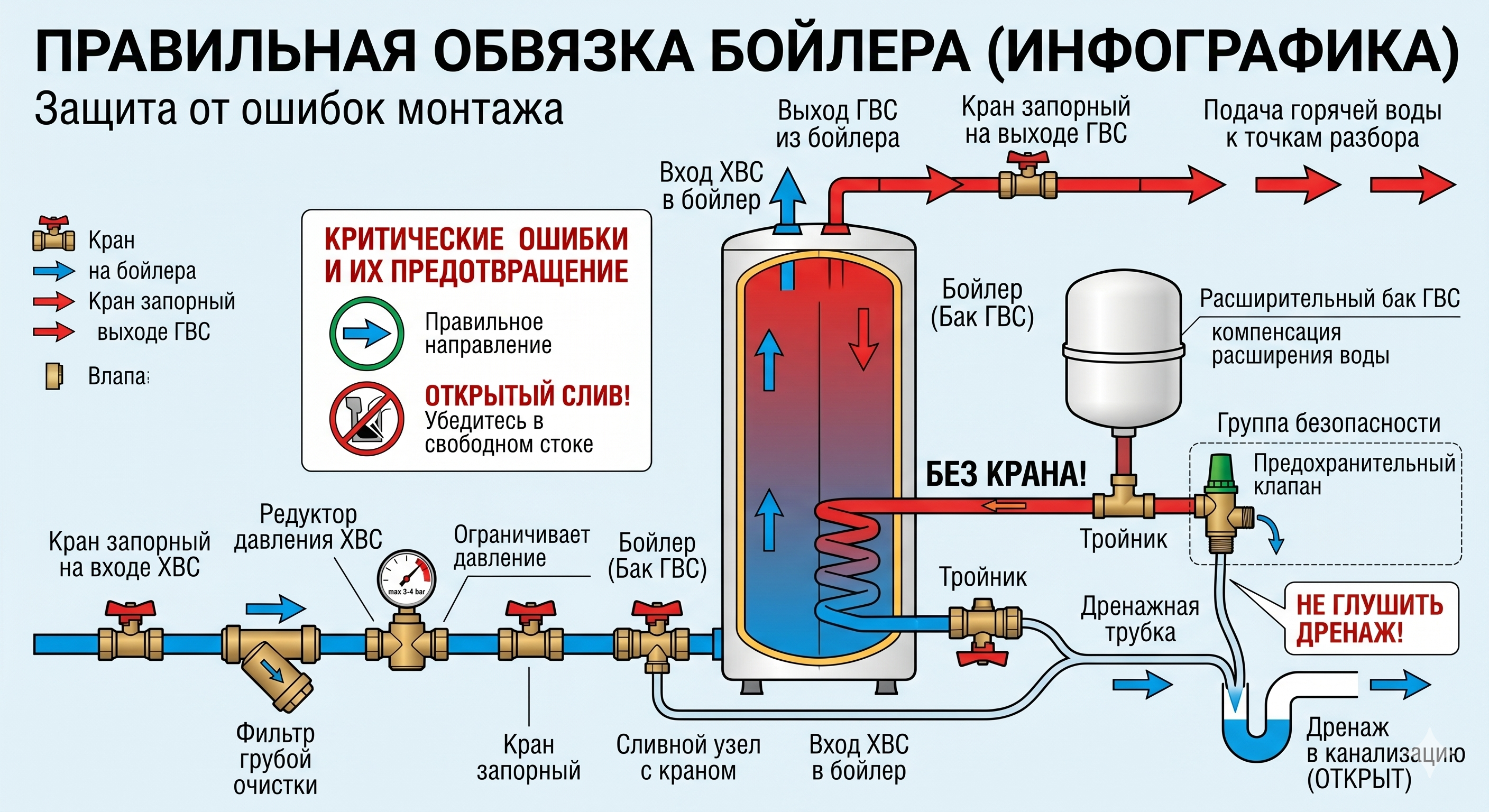

Ошибки при монтаже водонагревателя
- Установлен обычный обратный клапан вместо предохранительного.
- Предохранительный клапан установлен не на подаче холодной воды.
- Между баком и клапаном поставлен запорный кран.
- Клапан подобран не по давлению срабатывания.
- Нет редуктора давления при высоком напоре воды.
- Нет расширительного бака в закрытой системе.
- Боковой патрубок клапана заглушен.
- Дренажная трубка поднята вверх, и вода не может стекать самотеком.
Важно
Между баком бойлера и предохранительным клапаном не должно быть запорного крана, который может отсечь бак от сброса давления.
Блок-схема диагностики
- Бойлер включен и нагревает воду? Если да, проверьте, капает ли вода только во время нагрева.
- Если клапан капает только при нагреве, вероятна норма. Организуйте дренаж.
- Если течь постоянная, измерьте давление холодной воды.
- Если давление выше 4,5–5 бар, установите редуктор давления.
- Если давление нормальное, промойте клапан флажком или замените его.
- Если после нового клапана течь осталась, проверьте обвязку бойлера, гидроудары и расширительный бак.
Что делать, если течет клапан: способы решения проблемы
Действие зависит от причины. Нельзя просто заглушить клапан, пережать трубку или поставить кран на дренажный носик. Предохранительный клапан — элемент безопасности, а не лишняя деталь.
- Определить, когда течет вода: при нагреве или постоянно.
- Измерить давление холодной воды.
- Проверить, нет ли гидроударов.
- Промыть клапан через флажок.
- Если причина в давлении — поставить редуктор.
- Если причина в тепловом расширении — организовать дренаж или поставить расширительный бак.
- Если клапан неисправен — заменить на новый того же номинала.
Установка редуктора давления
Редуктор давления — главное решение, если клапан течет из-за высокого давления в водопроводе. Его ставят на трубу подачи холодной воды: обычно после вводного крана, фильтра грубой очистки и счетчика, либо непосредственно перед веткой на бойлер.
Для бытовых систем часто выбирают настройку около 3–4 бар: этого достаточно для нормального напора воды и безопаснее для бойлера, смесителей, гибких подводок и фильтров.
- Клапан капает даже при выключенном бойлере.
- Давление на манометре выше 4,5–5 бар.
- Ночью течь усиливается.
- После замены клапана проблема возвращается.
- В доме часто выходят из строя гибкие подводки, смесители, фильтры.
По нашему опыту
На объектах с коммерческой эксплуатацией — фитнес-клубы, мини-отели, кафе — редуктор давления лучше ставить сразу в составе правильной обвязки. Это дешевле, чем регулярно менять клапаны, смесители и расходники после скачков давления.
Замена неисправного клапана на новый
Замена предохранительного клапана нужна, если механизм загрязнен, пружина ослабла, уплотнитель поврежден или клапан не закрывается после промывки.
- Отключите питание водонагревателя от сети.
- Дайте воде остыть, чтобы не работать с кипятком.
- Перекройте подачу холодной воды.
- Откройте кран горячей воды на смесителе, чтобы сбросить давление.
- Слейте воду из бака через сливной узел или патрубок.
- Разводным ключом аккуратно открутите старый клапан.
- Очистите резьбу от старого уплотнителя.
- Намотайте новый уплотнитель: фум-ленту, сантехническую нить или лен с пастой.
- Установите новый клапан по стрелке направления потока.
- Подключите дренажную трубку к боковому патрубку.
- Откройте подачу воды и заполните бак.
- Когда из крана горячей воды пойдет ровная струя без воздуха, включите питание.
Важно
Нельзя включать пустой бойлер. ТЭН может перегореть за короткое время.
Установка расширительного бака
Расширительный бак для ГВС нужен, когда система фактически закрытая: есть обратные клапаны, редуктор, счетчики, жесткие трубы, а расширяющейся воде некуда уходить. В этом случае даже при нормальном давлении вода при нагреве увеличивается в объеме, и клапан будет регулярно сбрасывать излишек.
Нормативная опора: Approved Document G определяет expansion vessel как сосуд, который временно принимает расширение воды из невентилируемого накопительного водонагревателя при нагреве.
Расширительный бак работает как компенсационный резервуар. Внутри есть мембрана и воздушная камера. Когда вода расширяется, часть объема уходит в бак, сжимая воздух. Давление растет плавно, а предохранительный клапан не срабатывает каждый цикл.
Промывка клапана от мусора
- Убедитесь, что дренаж направлен в безопасное место.
- Осторожно поднимите флажок принудительного сброса.
- Дайте воде выйти коротким потоком.
- Опустите флажок.
- Повторите 2–3 раза.
- Проверьте, прекратилось ли капание.
Когда нужно вызвать мастера
- Бойлер на гарантии.
- Есть пар, кипяток, шум кипения.
- Вода течет не из клапана, а из-под корпуса.
- Есть следы ржавчины на баке или патрубках.
- Нет уверенности, как безопасно слить воду.
- После замены клапана течь не исчезла.
- Бойлер установлен в коммерческом объекте, где простой системы критичен.
Как правильно организовать отвод воды от клапана
Если предохранительный клапан капает при нагреве, воду нужно не собирать тряпкой, а отводить в канализацию. Правильный отвод защищает отделку, электрику, мебель, соседей снизу и сам бойлерный узел.
Выбор и подключение трубки
Для отвода используют гибкую прозрачную трубку подходящего диаметра. Прозрачность важна: видно, идет вода или нет, есть ли загрязнения, не образовался ли застой.
- Трубка должна плотно садиться на боковой патрубок клапана.
- Соединение можно зафиксировать хомутом.
- Трубку нельзя перегибать.
- Трубку нельзя поднимать петлей вверх.
- Конец трубки не должен быть герметично заглушен.
- Вода должна стекать вниз самотеком.
- Желательно оставить визуальный контроль сброса.
Вывод в канализацию
Правильный вывод — через сифон, воронку или отдельный дренажный приемник с воздушным разрывом. Воздушный разрыв нужен, чтобы канализация не была напрямую связана с контуром чистой воды.
Нормативная опора: Approved Document G описывает узел tundish — воронку с видимым сбросом и воздушным зазором. Документ требует располагать такой узел вертикально и предусматривать постоянный уклон отводящей трубы.
| Узел отвода | Как правильно | Почему это важно |
|---|---|---|
| Боковой патрубок клапана | Надеть трубку подходящего диаметра и зафиксировать | Чтобы вода не текла по корпусу бойлера |
| Трубка | Прозрачная, без перегибов, с уклоном вниз | Видно сброс, вода уходит самотеком |
| Место сброса | Сифон, воронка, приемник канализации | Вода не попадает на пол и отделку |
| Воздушный разрыв | Желателен между чистой водой и канализацией | Снижает риск обратного подсоса и запахов |
Итого
Если клапан капает только во время нагрева, не нужно бороться с каждой каплей. Нужно сделать так, чтобы эта вода безопасно уходила в дренаж и была видна при осмотре.
Профилактика: как продлить срок службы бойлера
Предохранительный клапан служит дольше, если в системе нормальное давление, вода очищена от механических примесей, бак регулярно обслуживается, а магниевый анод не разрушился полностью.
Регулярное обслуживание
Раз в год желательно проводить техническое обслуживание бойлера: слить воду, открыть фланец, удалить осадок, проверить ТЭН, оценить состояние магниевого анода и прокладок.
Источник для инженерной практики: Journal of the National Academy of Forensic Engineers отмечает, что производители рекомендуют ежегодное профилактическое обслуживание нагревателей и бойлеров, но на практике оборудование часто не обслуживают до момента отказа.
- Проверка герметичности патрубков.
- Проверка предохранительного клапана.
- Очистка бака от осадка.
- Очистка ТЭНа от накипи.
- Проверка магниевого анода.
- Замена прокладок при необходимости.
- Проверка давления холодной воды.
- Осмотр дренажной трубки.
По нашему опыту
Если бойлер стоит на жесткой воде и ни разу не чистился 3–5 лет, проблемы редко ограничиваются одним клапаном. Внутри обычно есть накипь, анодный шлам, осадок на дне и повышенная нагрузка на ТЭН.
Тестирование клапана
Флажок принудительного сброса нужен для проверки, что клапан не закис. В идеальной практике клапан периодически открывают кратковременно, чтобы вода промыла седло и дренажный канал.
- Проверять клапан только при организованном дренаже.
- Не направлять сброс в сторону человека.
- Не держать флажок открытым долго.
- После проверки убедиться, что клапан закрылся.
- Если клапан не закрылся — заменить.
Водоподготовка
Магистральные фильтры для воды уменьшают количество песка, ржавчины и твердых частиц, которые могут попасть в клапан водонагревателя. Для бойлера особенно важна механическая очистка на входе.
FAQ: Частые вопросы о работе и поломке предохранительного клапана
Можно ли эксплуатировать бойлер без предохранительного клапана?
Нет. Эксплуатировать бойлер без предохранительного клапана нельзя. Это опасно для людей, квартиры, дома и оборудования.
Нельзя снимать клапан, ставить вместо него заглушку, перекрывать дренажный носик, ставить запорный кран между баком и клапаном или использовать обычный обратный клапан вместо предохранительного.
Почему капает холодная вода из выключенного бойлера?
Если капает холодная вода из выключенного бойлера, причина почти всегда в давлении водопровода или неисправности самого клапана. Теплового расширения нет, потому что вода не нагревается.
- Убедитесь, что бойлер действительно выключен и вода холодная.
- Измерьте давление холодной воды.
- Если давление высокое — поставьте редуктор давления.
- Если давление нормальное — промойте клапан флажком.
- Если промывка не помогла — замените клапан.
Подойдет ли клапан от другой модели водонагревателя?
Клапан от другой модели может подойти, если совпадают резьба, направление потока и давление срабатывания. Но подбирать клапан нужно не только по размеру резьбы.
- Диаметр: 1/2" или 3/4".
- Номинал давления: 6, 7, 8 или 8,5 бар.
- Стрелка направления потока.
- Тип клапана: предохранительный, а не только обратный.
- Требования паспорта водонагревателя.
В каких случаях нужно обращаться в сервисный центр?
В сервисный центр нужно обращаться, если есть риск аварии, гарантийные ограничения или признаки повреждения бака.
- Бойлер на гарантии.
- Из клапана идет пар или кипяток.
- Слышно кипение внутри бака.
- Вода течет из-под корпуса, а не из носика клапана.
- Появились ржавые потеки.
- Сработал автомат или УЗО.
- Клапан заменили, редуктор поставили, а течь осталась.
Почему клапан капает после каждой мойки или душа?
После водоразбора в бак поступает холодная вода. Затем бойлер снова нагревает ее, вода расширяется, давление растет, и клапан сбрасывает излишек. Если капание идет только после расхода горячей воды и прекращается после нагрева, это похоже на нормальный цикл.
Нужно ли ставить расширительный бак на бойлер?
Расширительный бак нужен не всегда, но он полезен в закрытых системах и при регулярном сбросе воды через клапан. Особенно он актуален для частных домов, объектов с редуктором давления, обратными клапанами, насосами и жесткой трубной разводкой.
Можно ли вывести трубку от клапана просто в ведро?
Ведро допустимо только как временное решение для диагностики. Для постоянной эксплуатации лучше вывести дренаж в канализацию через безопасный приемник. Ведро можно забыть опорожнить, а при аварийном сбросе воды будет больше, чем при обычном капании.
Почему новый клапан сразу потек?
Есть четыре вероятные причины: давление в водопроводе выше номинала клапана, клапан установлен не по направлению потока, на резьбе или седле есть мусор, клапан не подходит по давлению срабатывания. Сначала измерьте давление. Если давление высокое, замена клапана не решит проблему.
Ключевые выводы
- Клапан может капать в норме. Если вода капает только во время нагрева, это часто обычный сброс излишков воды из-за теплового расширения.
- Постоянная течь — не норма. Если вода течет при выключенном бойлере или холодной воде, нужно проверять давление, засор клапана и монтаж.
- Самая частая причина постоянной течи — высокое давление. При давлении выше 4,5–5 бар предохранительный клапан на бойлере может регулярно срабатывать.
- Редуктор давления решает причину, а не симптом. Если давление повышенное, новый клапан без редуктора снова начнет течь.
- Расширительный бак снижает сброс воды. В закрытых системах он принимает расширение воды и продлевает срок службы клапана.
- Клапан нельзя глушить или убирать. Это элемент безопасности, который защищает бак от опасного роста давления.
- Дренаж нужен даже при исправном клапане. Нормальные капли при нагреве лучше сразу отводить в канализацию через трубку с уклоном и видимым сбросом.
Что делать дальше
Для владельца квартиры или частного дома: посмотрите, когда именно течет клапан. Если только при нагреве — сделайте нормальный отвод воды. Если течет постоянно — измерьте давление холодной воды и проверьте клапан. При высоком давлении ставьте редуктор, при нормальном — промывайте или меняйте клапан.
Для инженера эксплуатации или ответственного за объект: проверьте не один бойлер, а всю схему — давление на вводе, редукторы, фильтры, гидроудары, расширительные баки, регламент ТО и наличие расходников. Для замены или подбора оборудования можно использовать каталог водонагревателей ТЕРМА-МСК и сверять параметры с паспортом конкретной системы.
