Терморегулятор на батарею отопления: как выбрать и установить
Терморегулятор изменяет поток теплоносителя через радиатор и поддерживает выбранную температуру воздуха. При выборе учитывают тип системы, пропускную способность клапана, размеры соединений и положение датчика. При монтаже соблюдают направление потока, а в однотрубной системе сохраняют предусмотренный проектом обходной путь. Сам прибор не сделает воду горячее и не исправит неполадки отопления.
Материал поможет выбрать совместимый комплект и безопасную схему подключения. Работы с общим стояком заранее согласуют с управляющей организацией.
Быстрый выбор:
- Двухтрубная система: клапан с рассчитанной преднастройкой или автоматическим ограничением расхода.
- Однотрубная система: клапан с малым гидравлическим сопротивлением либо специальный однотрубный узел; проектный байпас или встроенный обходной канал должен сохранять циркуляцию.
- Радиатор за экраном, плотной шторой или в нише: совместимая термоголовка с выносным датчиком либо электронная система с правильно размещённым комнатным датчиком.
Как работает терморегулятор на радиаторе
Терморегулятор измеряет воздух возле датчика и меняет расход через радиатор. При нагревании клапан прикрывается, при охлаждении открывается. Температуру воды и максимальную мощность батареи прибор не повышает.
Действующий ГОСТ 30815-2019 распространяется на терморегулирующие клапаны прямого действия. Он заменил версию 2002 года; в 2023 году зарегистрирована поправка. Рабочие пределы изделия определяет его паспорт.

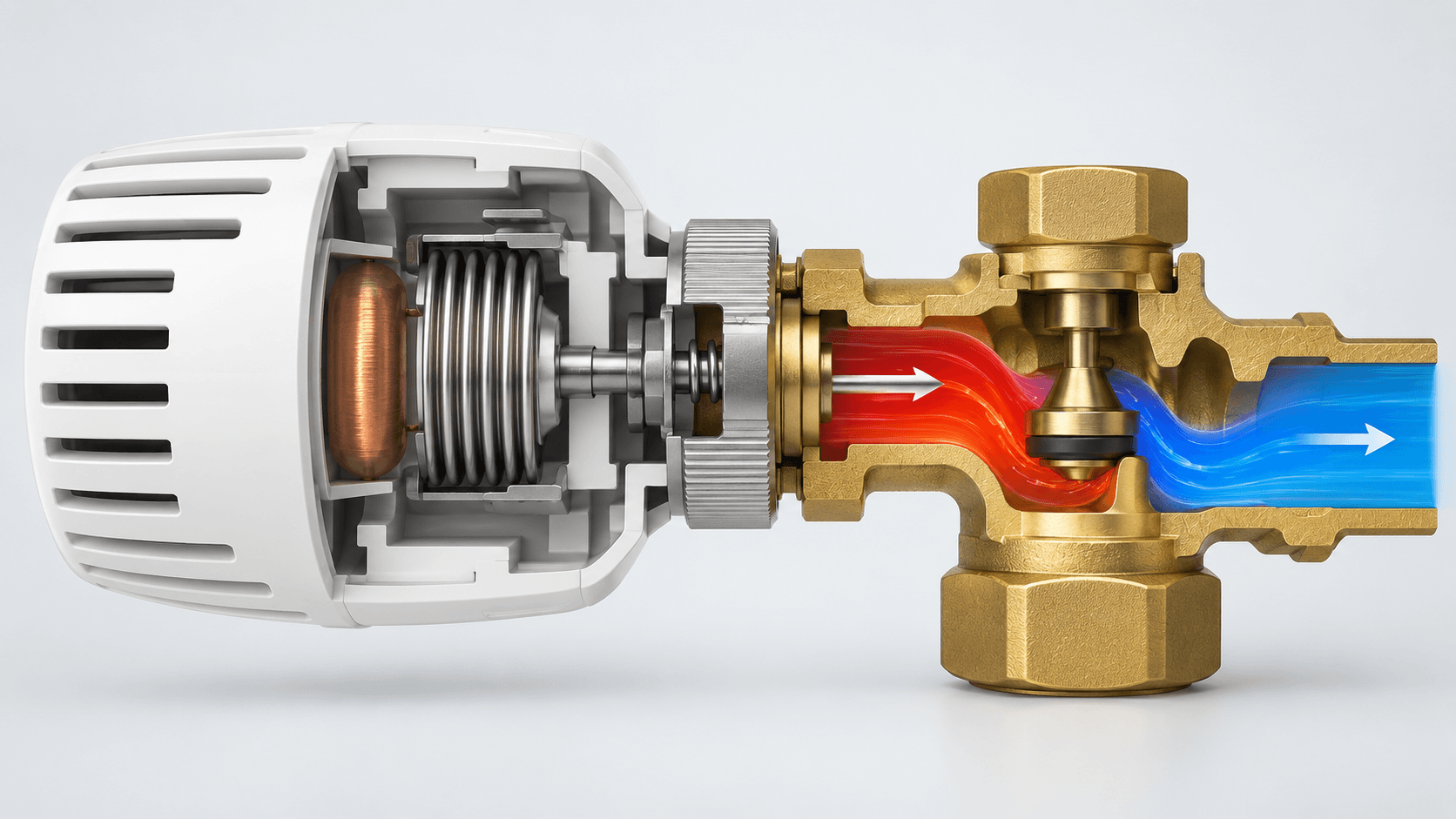

Из чего состоит терморегулятор
Клапан непосредственно ограничивает поток воды. Термоголовка содержит датчик, рукоятку и привод, который нажимает на шток клапана. Вместе они образуют автоматический терморегулятор.
В механической головке датчик связан с сильфоном — герметичным элементом с чувствительным наполнителем. При нагревании наполнитель расширяется и прикрывает клапан через шток; при охлаждении пружина открывает его.
Клапан без головки не измеряет температуру; монтажный колпачок не заменяет автоматику.
Как поддерживается заданная температура
Головка регулирует поток плавно. Дополнительное тепло от солнца, людей и приборов заставляет клапан прикрыться; после охлаждения расход восстанавливается.
Цифры на рукоятке задают ориентир температуры воздуха; точные значения указаны в паспорте. Прохладный радиатор после достижения уставки — штатная работа.
Когда устройство не поможет
Термоголовка не устранит:
- воздушную пробку, при которой верх радиатора остаётся холодным;
- засор, отложения или закрытую отсечную арматуру;
- слабую циркуляцию и недостаточный перепад давления;
- разбалансировку, холодный теплоноситель или недостаточную мощность радиатора;
- ошибочное измерение за шторой, экраном или рядом с горячей трубой.
Исправная батарея остывает после прогрева комнаты и нагревается при охлаждении. Если она холодная при открытом клапане, причину ищут в системе.
.png)
Какие терморегуляторы бывают
Механическая головка подходит для постоянной уставки, электронная — для расписания. Выносной датчик нужен в локально нагретой или закрытой зоне.
Механическая или электронная термоголовка
Механическая модель не требует питания и автономно поддерживает уставку. Она подходит для комнат с постоянным режимом использования.
Электронная головка поддерживает расписание, ночное снижение и иногда удалённое управление. Ей нужны питание, настройка и проверка режима при разряде батарей. Неподходящий клапан или плохую циркуляцию такая автоматика не исправит.
Встроенный или выносной датчик
Встроенный датчик работает корректно, если головка окружена свободным комнатным воздухом. Плотная штора, декоративный экран, глубокая ниша, широкий подоконник или вертикальное положение над горячей трубой создают локальную тёплую зону. Головка преждевременно прикрывает клапан, хотя в комнате ещё холодно.
В такой ситуации нужен совместимый выносной датчик. Его нельзя размещать на солнце, над трубой, у наружной двери или источника тепла. Выносной датчик и дистанционная рукоятка — не всегда одно изделие.
Чем терморегулятор отличается от шарового крана
Шаровой кран — запорная арматура для положений «открыт» и «закрыт». Частичное открытие грубо ограничивает поток и не поддерживает температуру автоматически.
Термостатический клапан меняет расход постепенно. Шаровой кран можно применять для штатного отсечения радиатора, но не вместо регулятора.
| Вариант | Питание | Расписание | Где расположен датчик | Обслуживание | Подходящий сценарий |
|---|---|---|---|---|---|
| Механическая головка | Не требуется | Нет | В корпусе головки | Проверка подвижности перед сезоном | Постоянная уставка без удалённого управления |
| Электронная головка | Батареи или иной источник | Обычно есть | В корпусе или в отдельном комнатном устройстве | Замена питания, настройка времени и режимов | Комнаты с меняющимся графиком использования |
| Головка с выносным датчиком | Для механической обычно не требуется | Зависит от исполнения | Вне ниши, экрана или шторы | Проверка крепления и капиллярной линии | Радиатор в закрытой или локально нагретой зоне |
Как выбрать терморегулятор на батарею отопления
Выбор начинают не с внешнего вида и не с диаметра трубы. Сначала определяют схему отопления и расчётный расход, затем проверяют пропускную способность, размеры, допустимые давление и температуру, форму корпуса, направление потока и интерфейс термоголовки.
Определите тип системы отопления
В однотрубной системе нужен клапан с малым сопротивлением и достаточной пропускной способностью либо специальный узел. Закрытие радиатора не должно останавливать воду в общем контуре.
В двухтрубной системе расход радиатора ограничивают преднастройкой или автоматическим ограничителем. Иначе ближайшие к насосу приборы получают избыток воды, а удалённые недогреваются.
При скрытой разводке тип системы определяют по проекту или с инженером, а не по числу видимых труб.
Проверьте пропускную способность клапана
Условный диаметр не показывает расход. Его связывают с перепадом давления через коэффициент пропускной способности: рабочее значение должно соответствовать расчётному расходу и преднастройке. Максимальная пропускная способность полностью открытого клапана не заменяет расчёт.
Слишком малый клапан ограничит нагрев. Чрезмерная пропускная способность в двухтрубной системе вызовет перетоки, шум и разбалансировку. Инженер должен проверить расчётный расход, доступный перепад и работу насоса или теплового пункта.
Сверьте размеры и форму корпуса
Перед покупкой сверяют условный диаметр, резьбу, хвостовик, накидную гайку, прокладку, монтажную длину, форму корпуса, направление потока и доступ к головке.
Одинаковый условный диаметр не гарантирует одинаковую пропускную способность.
Проверьте совместимость термоголовки
Распространённая резьба М30×1,5 не универсальна: бывают фирменные зажимы, М28×1,5 и другие соединения.
Переходник используют только при подтверждённой совместимости: должны совпадать рабочий ход, усилие и положение штока. Иначе клапан откроется или закроется не полностью.
Учтите расположение радиатора
Встроенную головку обычно размещают горизонтально. За экраном, шторой или в нише выбирают выносной либо отдельный комнатный датчик.
Краткий чек-лист покупки
| Параметр | Что проверить | Последствие ошибки |
|---|---|---|
| Система | Однотрубная или двухтрубная; устройство байпаса | Нарушение циркуляции или разбалансировка |
| Пропускная способность | Расчётный расход, рабочая характеристика, перепад | Холодный радиатор или шум |
| Условный диаметр | Соответствие трубе и расчёту | Несовместимый монтаж или лишнее сопротивление |
| Резьба и хвостовик | Размер, вид соединения, монтажная длина | Детали не соединятся либо появится течь |
| Давление и температура | Рабочие пределы по паспорту | Повреждение или нештатная работа |
| Форма корпуса | Прямой, угловой, осевой или трёхосевой | Головка упрётся в стену или попадёт в горячую зону |
| Интерфейс головки | Резьба, зажим, ход штока, переходник | Неполное открытие или закрытие |
| Датчик | Встроенный или выносной | Ложное измерение температуры |
Итого: без паспорта и гидравлических характеристик выбирать клапан по фотографии рискованно. Радиатор и арматуру лучше подбирать как единый узел.

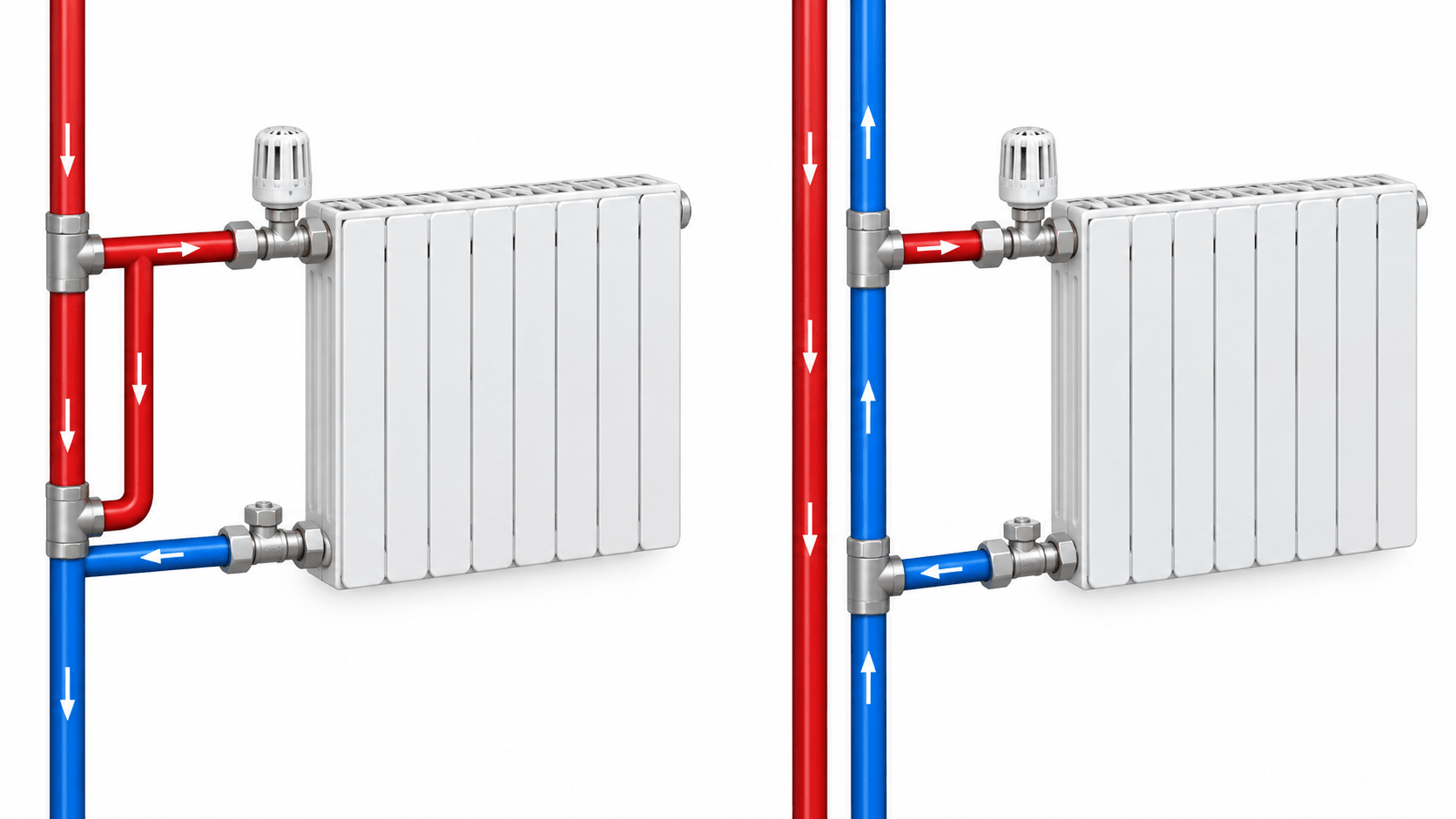

Схемы подключения в однотрубной и двухтрубной системе
В однотрубной системе сохраняют циркуляцию по общему контуру, в двухтрубной — ограничивают расход каждого радиатора.
Однотрубная система и байпас
В типовой однотрубной схеме при закрытии клапана вода продолжает движение через байпас. Нельзя ставить на перемычку кран, уменьшать её диаметр или переносить тройники: это меняет работу всего стояка.
В специальном однотрубном узле обходной канал может быть встроен: обязательна его функция, а не отдельная внешняя перемычка.
Двухтрубная система и преднастройка
В двухтрубной схеме преднастройка ограничивает расход через конкретный радиатор. На обратке может стоять балансировочный клапан; после наладки его положение фиксируют и не используют ежедневно.
Закрытие соседних головок повышает перепад на оставшихся клапанах. Шум предотвращают преднастройкой, настройкой насоса или регулятором перепада.
Подача или обратка
Клапан чаще ставят на подаче. Монтаж на обратке допустим, только если это разрешают проект и паспорт. Для любой модели соблюдают обозначенное направление потока.
| Система | Клапан | Байпас | Преднастройка | Основной риск |
|---|---|---|---|---|
| Однотрубная | С малым сопротивлением или специальный узел | Проектный внешний либо встроенный | Зависит от узла | Перекрытие или разбалансировка стояка |
| Двухтрубная | С рассчитанной преднастройкой или ограничителем расхода | Между подачей и обраткой радиатора обычно не нужен | Нужна для распределения расхода | Перетоки, шум, недогрев удалённых приборов |
.png)

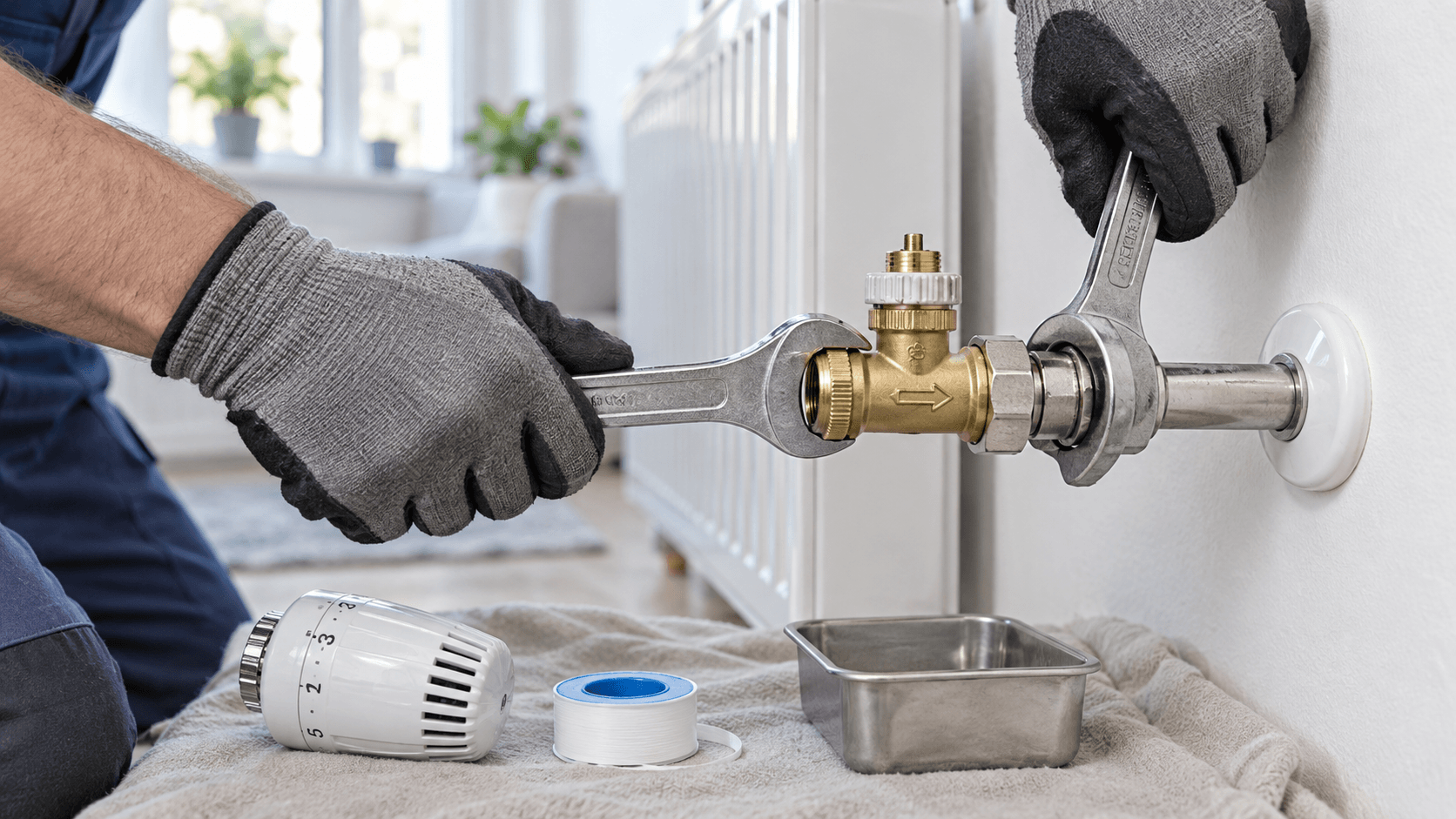

Как установить терморегулятор на батарею отопления
Монтаж выполняют после отключения, охлаждения и слива участка. Клапан ставят по потоку, соединения герметизируют по инструкции, а головку оставляют в свободном воздухе. Затем систему заполняют, развоздушивают и проверяют.
Опасно: горячий теплоноситель под давлением может вызвать ожог и затопление. Не разбирайте узел, если нельзя надёжно отключить участок, сбросить давление и исключить самопроизвольный пуск. Общий стояк многоквартирного дома отключает управляющая организация или уполномоченный ею специалист.
Что проверить до начала работ
Определите схему, направление потока, состояние труб и возможность слива. Сверьте клапан, резьбы, прокладки и головку с паспортами. Подготовьте два ключа, уплотнитель, ёмкость и средства защиты.
В многоквартирном доме запросите у управляющей организации порядок отключения стояка и требования к проекту. Изменение схемы, требующее корректировки технического паспорта, может считаться переустройством.
Шаг 1. Отключить и опорожнить систему
Остановите источник тепла или подтвердите отключение стояка. Дождитесь остывания воды, закройте штатные отсечные устройства, сбросьте давление и слейте участок.
Шаг 2. Демонтировать старую арматуру
Удерживайте ответную часть вторым ключом, чтобы не повредить трубу. Сильная коррозия, деформация, трещина, повреждённая резьба или сварное соединение — причины вызвать специалиста.
Шаг 3. Установить корпус клапана
Сопоставьте обозначение на корпусе с фактическим потоком: расположение труб бывает нестандартным. Наживите соединения без перекоса и затяните, удерживая ответную часть.
Шаг 4. Герметизировать соединения
Уплотняйте резьбы способом из инструкции. Накидную гайку со штатной прокладкой обычно собирают без намотки на её резьбу. Избыточное усилие повреждает корпус, прокладку или хвостовик.
Шаг 5. Установить термоголовку
Переведите головку в указанное производителем положение и закрепите без перекоса. Встроенный датчик обычно располагают горизонтально и не закрывают; выносной крепят в свободном комнатном воздухе.
Шаг 6. Запустить и проверить систему
Медленно заполните участок, удалите воздух, восстановите давление и осмотрите соединения. Повторите проверку после прогрева: тепловое расширение может проявить течь.
Когда обязательно вызвать специалиста
Специалист нужен при работах с общим стояком, отсутствии отсечных кранов, неизвестной схеме, сварке, повреждении трубы, а также для расчёта расхода и балансировки.
.png)
Настройка и устранение частых проблем
Настройку выполняют при стабильной работе отопления по комнатному термометру и паспорту модели.
Как настроить комфортную температуру
Откройте головку, прогрейте комнату и уменьшайте уставку небольшими шагами. Измеряйте температуру в зоне пребывания людей и после каждого изменения ждите стабилизации помещения.
Положение «5» не ускоряет прогрев полностью открытого клапана. Значок снежинки обычно означает защиту от замерзания, но его уставка зависит от модели.
Почему радиатор не нагревается
Проверьте уставку, питание электронной модели, отсечные краны, температуру подачи и наличие воздуха. После снятия только головки допустимо проверить ход штока в пределах инструкции.
Не вытягивайте шток плоскогубцами и не разбирайте узел под давлением. Холодная подача у нескольких радиаторов указывает на общую проблему.
Почему клапан шумит
Свист вызывают большой перепад давления, неверное направление потока, преднастройка, воздух или загрязнение. Исчезновение шума при полном открытии или закрытии указывает на дросселирование, но не заменяет диагностику.
Почему в комнате холодно при высокой настройке
За шторой, экраном, над трубой или под солнцем датчик рано закрывает клапан. Другие причины — холодная вода, маломощный радиатор, засор, малая преднастройка или разбалансировка.
Что делать при течи
Не подтягивайте текущее соединение под давлением. Штатно перекройте радиатор, если это безопасно; в многоквартирном доме вызовите аварийную службу и защитите электроприборы.
| Симптом | Возможная причина | Безопасная проверка | Когда нужен специалист |
|---|---|---|---|
| Радиатор холодный | Воздух, закрытый кран, малая преднастройка, заклинивший шток | Проверить уставку, краны, температуру подачи; удалить воздух штатным способом | Нет движения штока, подача холодная, проблема у нескольких приборов |
| Свист или гул | Большой перепад, неверное направление, воздух | Сверить стрелку, режим насоса и паспортную преднастройку | Нужны гидравлические измерения или перенастройка системы |
| Комната холодная, головка закрывает клапан | Датчик нагрет трубой, солнцем, шторой или экраном | Освободить пространство вокруг датчика, сравнить с комнатным термометром | Нужен выносной датчик или перенос узла |
| Постоянный перегрев | Головка не воздействует на шток, клапан загрязнён или велик расход | Проверить крепление головки и уставку | Требуется разборка клапана или балансировка |
| Течь | Прокладка, резьба, сальник, трещина корпуса, напряжение труб | Только визуальный осмотр и штатное безопасное перекрытие | Сразу при устойчивой или усиливающейся течи |
Частые вопросы
Можно ли поставить терморегулятор на чугунную батарею?
Да, если совместимы арматура и схема. Чугун не мешает установке, но из-за большой инерционности батарея медленнее реагирует и после закрытия клапана ещё отдаёт тепло.
Нужен ли байпас?
В типовой однотрубной системе — да: вода должна идти по проектному обходному участку. Перекрывать или заужать его нельзя. В специальном узле канал бывает встроенным. В двухтрубной системе внешний байпас не нужен.
Можно ли ставить термоголовку вертикально?
Только если это разрешает производитель или есть выносной датчик. Над горячей трубой встроенная головка может закрыть клапан до прогрева комнаты. Обычно предпочтительно горизонтальное положение.
Можно ли установить клапан на обратку?
Можно лишь для модели и схемы, которые это допускают. Проверьте паспорт, направление потока и обозначение на корпусе: клапаны бывают одно- и двунаправленными.
Нужно ли ставить терморегулятор на каждый радиатор?
Не всегда. Для независимого регулирования оснащают большинство приборов, но сохраняют проектный минимальный расход и согласуют клапаны с насосом, котлом и комнатным термостатом.
Снижает ли устройство плату за отопление?
Не обязательно. В автономном доме эффект связан со снижением потребления. В многоквартирном — зависит от учёта и начислений. Терморегулятор убирает перегрев, но фиксированный процент экономии обещать нельзя.
Нужно ли согласование в многоквартирном доме?
Зависит от работ. Отключение общего стояка согласуют с управляющей организацией. Изменение схемы с корректировкой технического паспорта может потребовать согласования переустройства.
Главное
- Регулятор меняет расход, но не температуру воды.
- В однотрубной системе сохраняют обходной путь; в двухтрубной настраивают расход.
- Проверяют пропускную способность, перепад, резьбы, корпус и интерфейс головки.
- Закрытому радиатору нужен выносной датчик.
- Клапан ставят после отключения и только по разрешённому направлению потока.
- Общий стояк требует участия управляющей организации.
- Течь, сварка и повреждённая труба — работа для специалиста.
Для дома передают инженеру схему. В квартире уточняют требования управляющей организации и выбирают комплект в «ТЕРМА-МСК».
Автор: Илья Белов, инженер по системам отопления и водоснабжения для частных домов и квартир.
Инженерная рецензия: перед публикацией.
Дата обновления: 10 сентября 2026 года.
