Зачем нужен байпас на радиаторе отопления

Автор: Илья Белов, инженер по системам отопления и водоснабжения
Актуальность нормативной информации проверена: 15 сентября 2026 года

Байпас — это перемычка, по которой теплоноситель может пройти в обход радиатора. В регулируемой однотрубной системе он сохраняет циркуляцию по стояку, когда батарею прикрывают, отключают или снимают для ремонта. В обычной двухтрубной разводке отдельный байпас, как правило, не нужен. Самовольно менять общий стояк, заужать перемычку или ставить на нее кран опасно.

Коротко

В однотрубной системе байпас обычно нужен, если радиатор регулируется или отключается.

В стандартной двухтрубной системе отдельная перемычка обычно не нужна.

Общий стояк нельзя перекрывать или переделывать без проекта и согласования.

Материал помогает определить схему, проверить монтаж и не нарушить циркуляцию.

Что такое байпас и какую задачу он выполняет

Байпас радиатора, или замыкающий участок, — отрезок трубы, соединяющий участки подачи и обратки возле батареи и создающий альтернативный путь для теплоносителя. В быту его называют перемычкой или обводной линией.

Инженерный термин «короткозамыкающий участок» описывает короткий путь между точками подключения прибора. Радиаторный байпас не следует путать с перепускным клапаном котла или насоса: тот решает другую задачу.

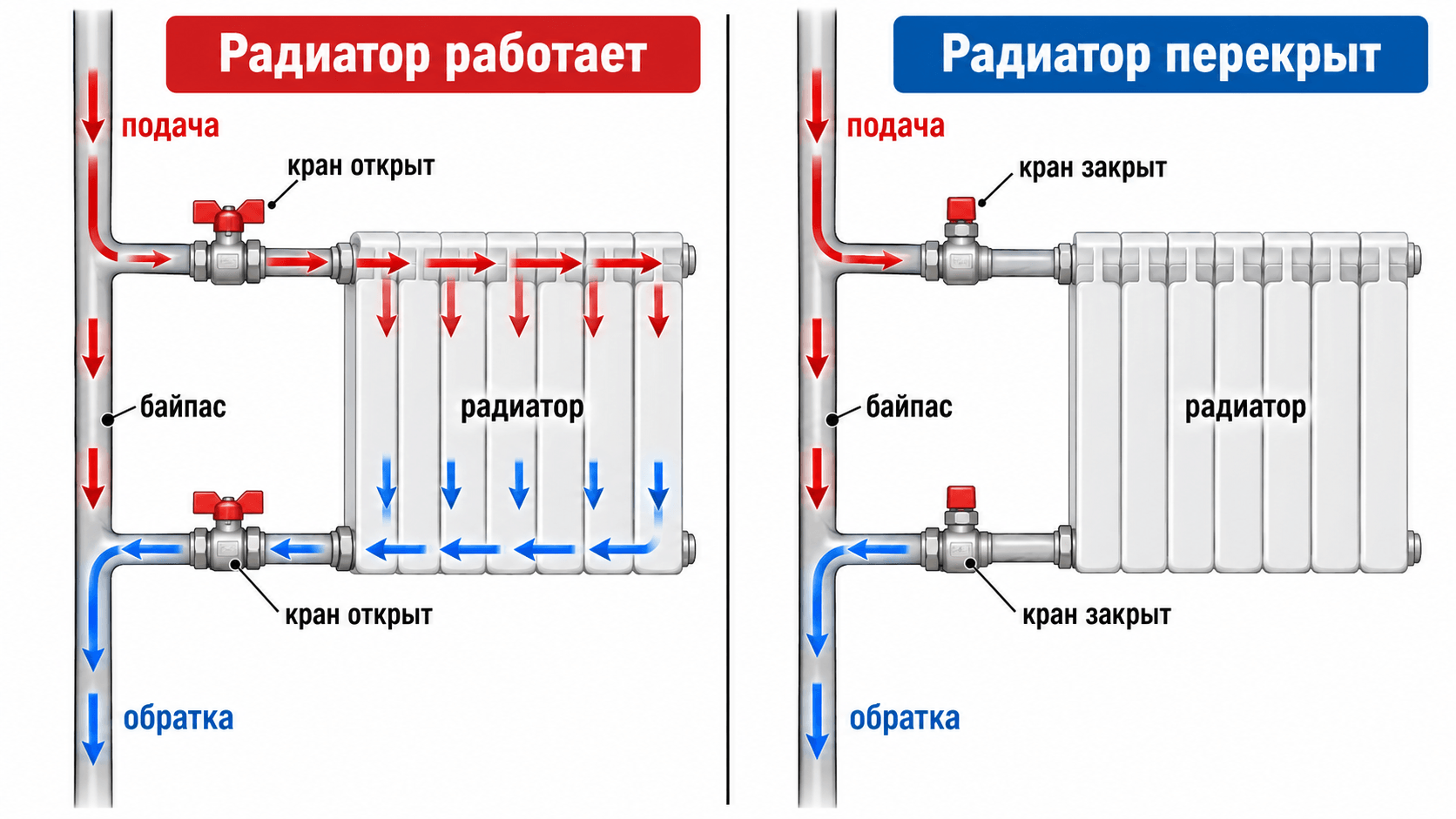

Как работает перемычка между подачей и обраткой

При открытом клапане поток распределяется между радиатором и байпасом. Какая доля пройдет по каждому пути, зависит от диаметров, длины подводок, арматуры, схемы подключения и перепада давления. Поэтому фраза «при открытой батарее вся вода идет через нее» технически неверна.

При прикрытии термоклапана расход через радиатор уменьшается, а через перемычку возрастает. При отключении батареи байпас сохраняет проход по контуру, но прежний расход возможен только при расчетной геометрии и балансировке.

Какие функции выполняет байпас

Перемычка на радиаторе решает четыре практические задачи:

сохраняет циркуляцию по однотрубному стояку или кольцу;
позволяет отключить радиатор, не разрывая общий путь теплоносителя;
дает термостатическому клапану регулировать батарею, не перекрывая стояк;
уменьшает влияние одной батареи на следующие приборы однотрубной цепи.

Когда байпас действительно нужен, а когда можно обойтись без него

Необходимость байпаса определяет схема разводки. В регулируемом однотрубном стояке нужен свободный обход батареи. В стандартной двухтрубной системе радиатор уже подключен параллельно двум магистралям, поэтому дополнительная перемычка способна перепускать воду из подачи в обратку и ухудшать нагрев.

Система	Как движется теплоноситель	Нужен ли радиаторный байпас	Можно ли независимо перекрыть батарею	Главный риск ошибки
Вертикальная однотрубная	Последовательно по стояку через радиаторные узлы	Да, если прибор регулируется или отключается	Да, при свободном байпасе и исправных кранах	Перекрытие или чрезмерное заужение стояка
Горизонтальная однотрубная («Ленинградка»)	По общей кольцевой магистрали	Обычно предусмотрен схемой	Зависит от обвязки	Недогрев последующих приборов
Старая проточная однотрубная	Весь поток проходит через прибор	Может отсутствовать	Нет	Два крана без обхода разорвут цепь
Двухтрубная	Отдельные подача и обратка, приборы параллельны	Обычно нет	Да	Перемычка создаст нежелательный перепуск
Коллекторная	У каждого прибора своя пара труб	Обычно нет	Да	Нарушение проектной балансировки

Нужен ли байпас в однотрубной системе

Да, если радиатор однотрубного стояка должен регулироваться или отключаться без остановки цепи. Если поставить только два крана и закрыть их, вода не получит обходного пути. В многоквартирном доме это может ухудшить отопление квартир ниже или выше по стояку.

В старой проточной схеме перемычки может не быть, но тогда батарея является частью общего прохода и не может независимо отключаться.

Нужен ли байпас в двухтрубной системе

Обычно нет. В двухтрубной разводке каждый радиатор является отдельной ветвью между подачей и обраткой. Свободная перемычка возле него уменьшает перепад давления на приборах и может привести к недогреву. Исключения возможны только в нестандартных проектных или заводских узлах.

Как определить тип разводки в квартире или доме

В двухтрубной системе есть раздельные подающая и обратная магистрали; в однотрубной обе подводки относятся к одной последовательной цепи. Две трубы возле батареи еще не доказывают двухтрубную схему: это могут быть участки одного стояка.

Надежный ответ дают проект дома, исполнительная схема или обследование специалистом. СП 60.13330.2020 следует применять в актуальной редакции с изменениями № 1–6; конкретное решение все равно требует проверки проекта и гидравлики объекта.

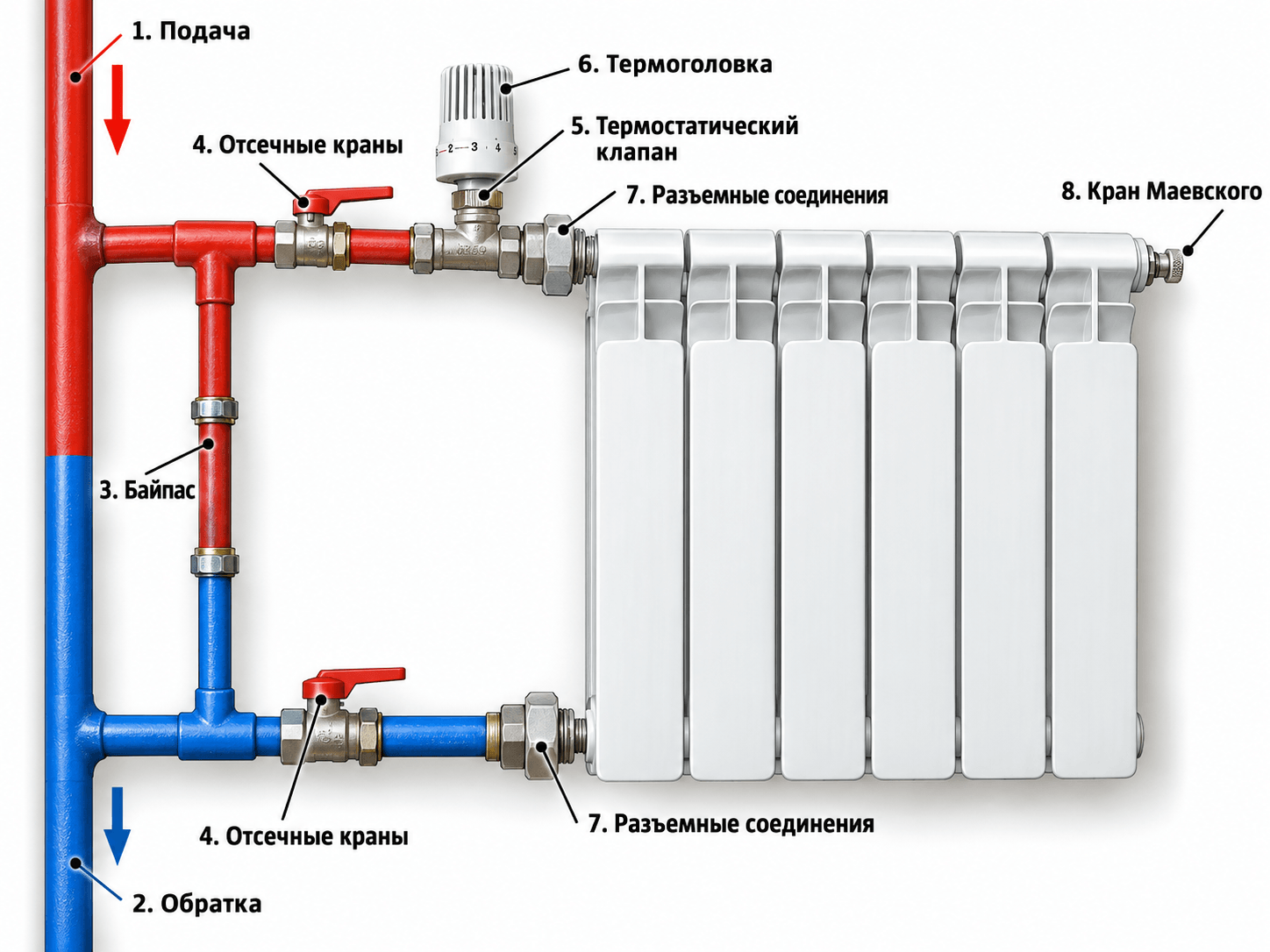

Из каких элементов состоит правильная обвязка радиатора

Типовой узел включает байпас, подводки, соединения, арматуру и воздухоотводчик. Состав зависит от схемы, подключения и требований производителя.

Что устанавливают на подаче и обратке радиатора

На подаче применяют шаровой кран для отсечения либо термостатический клапан. На обратке ставят отсечной или настроечный клапан. Разъемные соединения позволяют снять прибор без разрезания труб.

Шаровой кран рассчитан прежде всего на положения «полностью открыт» и «полностью закрыт». Постоянно держать его полуоткрытым вместо регулирующего клапана не следует: это ухудшает управление расходом и может вызвать шум.

Для чего нужны термоголовка и кран Маевского

Термоголовка управляет клапаном по температуре воздуха. Кран Маевского удаляет воздушную пробку. Эти элементы не заменяют байпас.

Какие бывают байпасы

Прямая перемычка расположена на оси стояка, смещенная — ближе к радиатору. Есть и заводские однотрубные узлы для бокового или нижнего подключения. Лучшего варианта для всех систем нет: нужны паспорт и проект.

При подборе оборудования удобно сверять совместимость с каталогом радиаторов отопления, но размеры обвязки нельзя определять только по резьбе выбранного прибора.

Каким должен быть диаметр и расположение байпаса

Универсального диаметра байпаса нет. Его выбирают по диаметрам труб, сопротивлению радиатора и клапанов, расходу и перепаду давления. Правило «на размер меньше» не является общей нормой.

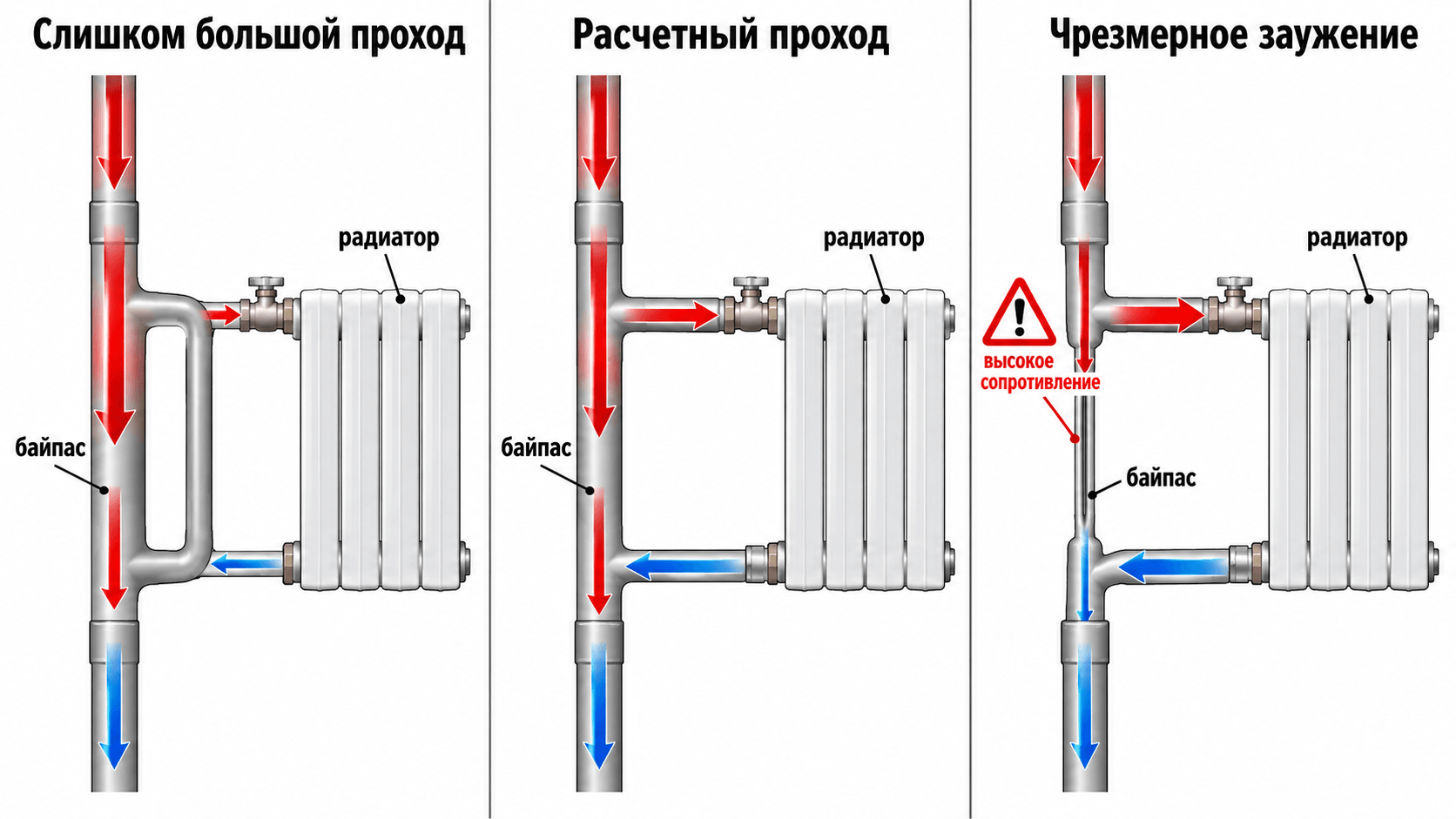

Как диаметр влияет на распределение теплоносителя

Слишком свободный обход может уменьшить затекание в радиатор. Чрезмерное заужение повышает сопротивление стояка и ухудшает работу других приборов. Нужен расчетный компромисс.

Состояние	Затекание в радиатор	Сопротивление стояка	Риск для других приборов
Условно слишком большой проход	Может уменьшиться	Низкое	Недогрев конкретной батареи
Расчетный проход	Соответствует проектному режиму	Расчетное	Минимальный при балансировке
Чрезмерное заужение	Может локально возрасти	Повышенное	Снижение расхода по цепи, шум, разбалансировка

Таблица объясняет последствия, но не служит таблицей подбора. Размер определяет специалист по проектным данным.

Где располагать перемычку относительно батареи

На поток влияют расстояние между тройниками, длина подводок, смещение байпаса и ориентация клапанов. Положение задают проект и документация производителя: произвольный перенос меняет сопротивление узла.

Почему нельзя самовольно заужать или переносить стояк

Стояк обслуживает всю ветвь, поэтому изменение прохода влияет на других потребителей. По инженерному принципу Ильи Белова, диаметр нельзя выбирать по фотографии или наружной резьбе: они не раскрывают внутренний проход и расчетный режим.

Можно ли ставить кран на байпасе

На общем однотрубном стояке кран на байпасе ставить и перекрывать без проектного решения нельзя. Закрытая перемычка вместе с прикрытым радиатором ограничивает общий поток. Для автономного контура допустимость такой арматуры определяют проект и паспорт оборудования.

Почему кран на перемычке опасен в многоквартирном доме

Закрытый байпас направит поток через радиатор, а прикрытый радиатор повысит сопротивление ветви. Возможны шум, разбалансировка и снижение температуры у соседей.

Не делайте так: не устанавливайте и не закрывайте кран на байпасе общего однотрубного стояка без проекта и согласования.

Чем регулировать температуру вместо перекрытия байпаса

Температуру регулируют термостатическим клапаном на подводке. Он уменьшает расход через прибор, а свободный байпас сохраняет циркуляцию. Балансировочную арматуру ставят по проекту.

Когда нужно обратиться в управляющую компанию

До изменения стояка, схемы, прохода или мощности прибора обратитесь в управляющую компанию. Решение Верховного суда России № ГКПИ09-725 показывает, что статус радиатора зависит от схемы и отключающих устройств, а демонтаж может требовать разрешения на переустройство. Вывод делают по документам дома.

Что изменится, если убрать байпас или установить его неправильно

Последствия зависят от ошибки: без обхода можно нарушить циркуляцию стояка; неверная геометрия ухудшает нагрев; неправильная арматура вызывает шум; отсутствие отсечных кранов лишает возможности независимо обслужить батарею.

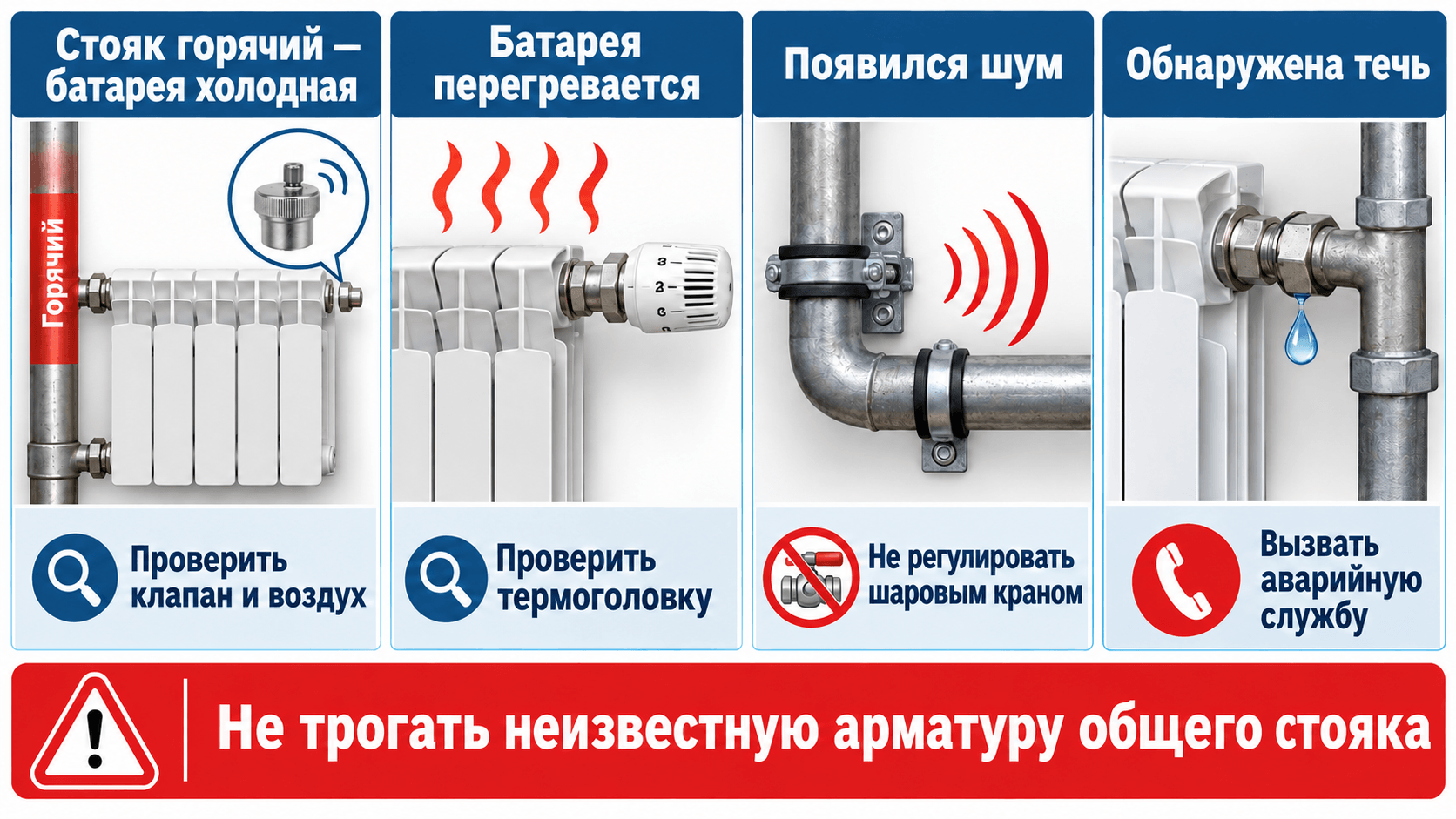

Почему радиатор остается холодным при горячем стояке

Проверяют не только байпас, но и закрытый или заклинивший клапан, воздух, засор, направление клапана, перепад давления и балансировку.

Почему шумят трубы и клапаны

Свист возникает при большом перепаде на прикрытом клапане или высокой скорости в узком сечении. Журчание указывает на воздух. Гул возможен при неверном направлении клапана, нестабильном перепаде или вибрации креплений. Полуоткрытый шаровой кран также создает резкое сопротивление.

Что делать при обнаружении ошибки

Зафиксируйте положение кранов, температуру подводок, шум и течь. Воздух удаляйте только через исправный воздухоотводчик при безопасной температуре. Не вращайте неизвестную арматуру стояка. При течи или резком шуме звоните в аварийную службу либо управляющую компанию.

Основные ошибки и мифы о радиаторном байпасе

Главные ошибки — выбирать перемычку на глаз, перекрывать общий байпас, путать однотрубную и двухтрубную схемы, регулировать шаровым краном и запускать узел без испытания.

Ошибка или миф	Последствие	Правильное решение
Кран на общем байпасе	Риск перекрыть стояк	Свободный байпас, регулирование на подводке
«Байпас всегда на размер меньше»	Непредсказуемое изменение расхода	Подбор по проекту и расчету
Перемычка в обычной двухтрубной схеме	Перепуск из подачи в обратку	Оставить радиатор отдельной параллельной ветвью
Полуоткрытый шаровой кран	Шум и плохая регулируемость	Термостатический или балансировочный клапан
Недоступная арматура	Невозможность обслуживания	Обеспечить доступ при монтаже
Запуск без опрессовки	Риск скрытой течи	Провести испытание и оформить результат

Правда ли, что байпас экономит тепло

Нет. Байпас лишь создает условия для устойчивой работы. Экономический эффект возможен вместе с регулированием температуры и балансировкой всей системы.

Правда ли, что чем уже перемычка, тем горячее батарея

Не всегда. Заужение способно увеличить затекание в конкретный прибор, но одновременно повышает сопротивление стояка. Без расчета результат непредсказуем и может ухудшить отопление других помещений.

Можно ли заменить термостат обычным шаровым краном

Нет. Шаровой кран предназначен для отсечения, а не для плавного поддержания температуры. Для регулирования используют термостатический клапан с термоголовкой либо другую предусмотренную проектом регулирующую арматуру.

Документированного кейса «экономии только от байпаса» нет, поэтому приписывать перемычке проценты экономии некорректно.

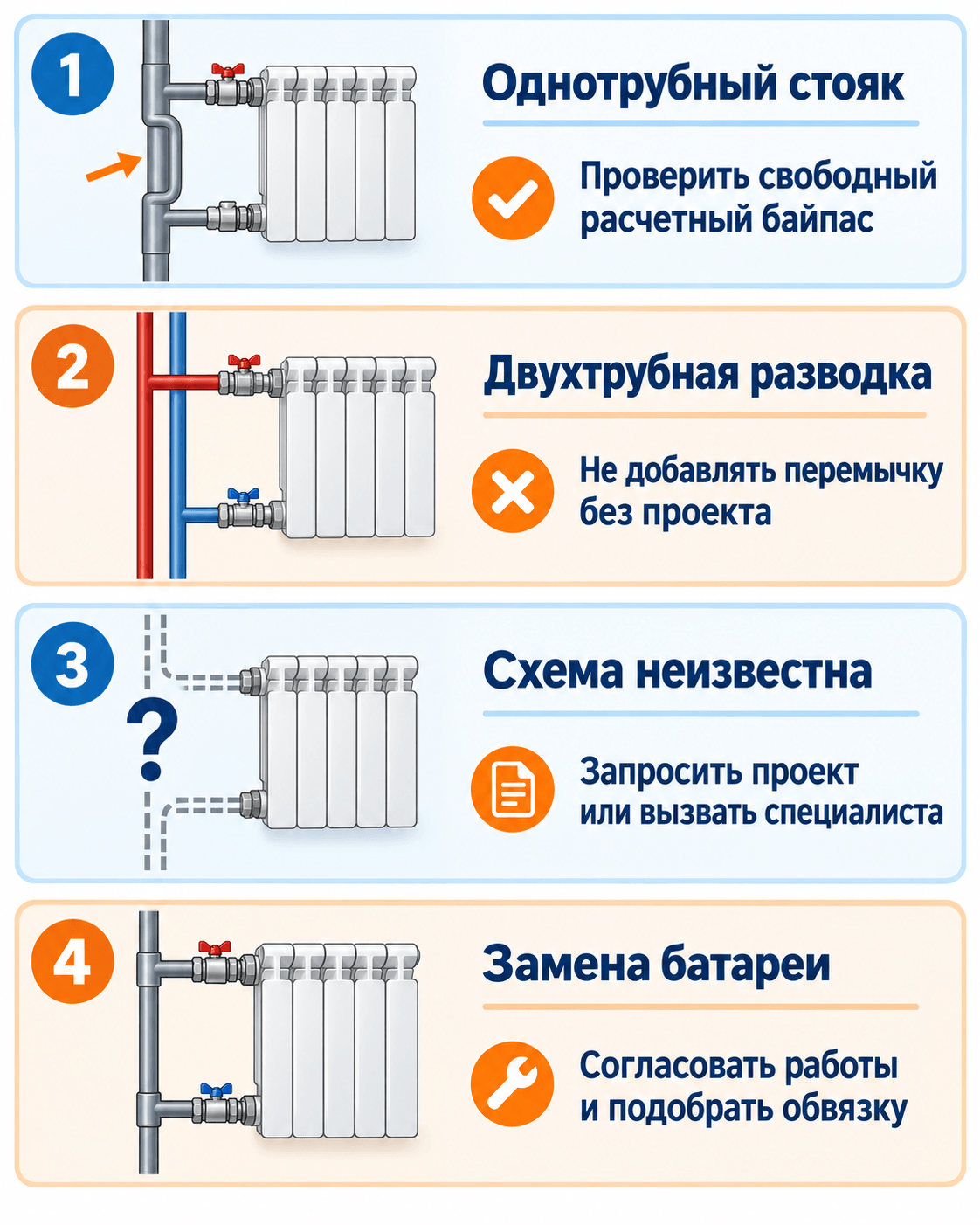

Краткий вывод — зачем нужен байпас на радиаторе отопления

Байпас сохраняет циркуляцию в регулируемой однотрубной цепи и позволяет обслуживать батарею без остановки стояка. В двухтрубной или коллекторной разводке отдельная перемычка обычно не нужна. Размер и арматуру выбирают по проекту; общий стояк самовольно не меняют.

Однотрубный стояк: проверьте наличие свободного расчетного байпаса.
Двухтрубная разводка: не добавляйте перемычку без проектного основания.
Схема неизвестна: запросите проект или обследование специалиста.
Планируется замена батареи: согласуйте работы и подберите радиатор и совместимую обвязку.

Частые вопросы о байпасе радиатора

Обязательно ли ставить байпас на батарею в квартире?

Да, если радиатор подключен к общему однотрубному стояку и должен регулироваться или отключаться. В старой проточной системе байпаса может не быть, но два крана без расчетного обхода ставить нельзя. В стандартной двухтрубной разводке отдельная перемычка обычно не требуется.

Можно ли перекрывать кран на байпасе?

На общем однотрубном стояке — не следует. Закрытие перемычки способно ограничить циркуляцию у соседей. Если кран уже установлен, не меняйте его положение, пока специалист не определит схему. В автономной системе действуют проект и паспорт оборудования.

Какого диаметра должен быть байпас?

Универсального размера нет. Нужны внутренние диаметры стояка и подводок, сопротивление радиатора и клапанов, расход, перепад давления и направление подачи. Правило «на размер меньше» применимо лишь к отдельным решениям, а не ко всем системам.

Будет ли батарея греть, если байпас открыт?

Да, если геометрия и балансировка корректны. Теплоноситель распределяется между радиатором и перемычкой. Открытый байпас не означает, что весь поток обязательно пройдет мимо батареи.

Можно ли снять радиатор, не отключая весь стояк?

Технически — да, если перед батареей есть два исправных отсечных устройства, а свободный байпас сохраняет циркуляцию. Но учитывайте давление, температуру и правила управляющей компании. Вопрос переустройства и принадлежности оборудования оценивают по документам конкретного дома.

Почему после установки байпаса радиатор стал хуже греть?

Сначала проверяют диаметр и положение перемычки, открытие и направление клапанов, воздух, засор, направление подачи и перепад давления. Самовольно заужать байпас ради усиления нагрева нельзя.

Нужен ли байпас при установке терморегулятора?

В однотрубной системе — особенно нужен: термоклапан постоянно изменяет расход через батарею, а байпас сохраняет общий путь. В обычной двухтрубной системе терморегулятор ставят на радиаторную ветвь без дополнительной перемычки между подачей и обраткой.

Перед публикацией и монтажом следует повторно сверить действующие редакции нормативов, проект дома и региональный порядок согласования работ.
