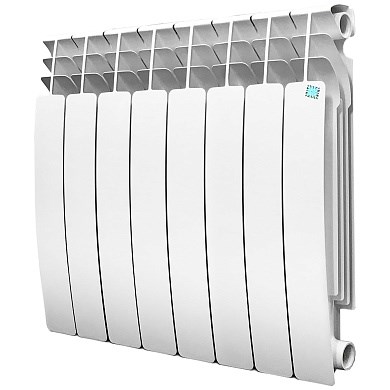

Радиатор биметаллический STI GRAND 500/100, 8 секций
Биметаллические радиаторы STI Bimetal GRAND предназначен для использования в отопительных системах жилых, общественных и промышленных зданий. Радиаторы могут использоваться как для автономных, так и для систем центрального отопления, в том числе многоэтажных высотных зданий.
Радиаторы допускается применять в насосных, элеваторных, гравитационных системах отопления с одно- или двухтрубной разводкой, а так же лучевых системах.
Высокая теплоотдача позволяет использовать Bimetal GRAND в низкотемпературных системах отопления. Малая инерционность радиаторов обеспечивает эффективное терморегулирования с гарантией максимального комфорта в помещении.
- Полностью стальной коллектор
- Увеличенное сечение вертикальных каналов
- Многократная проверка герметичности
- Современный дизайн
- Высококачественное литье
- Увеличенная толщина стенок стальных каналов
- Многослойное защитное покрытие
- Идеальный белый цвет
- Допускается установка в любые системы отопления в здания любой сложности
Материал - алюминий / сталь
Рабочее давление до 2,4 МПа (24 атм.)
Испытательное давление 3,6 МПа (36 атм.)
Максимальная температура теплоносителя 110 °C
Водородный показатель теплоносителя рН 7 - 9
Диаметр входного отверстия - 1"дюйм (ДУ25)
Гарантия - 5 лет
| Межосевое расстояние, мм | Габаритные размеры, мм | Номинальный тепловой поток, Вт | Объем теплоносителя, л | Масса, кг | ||
| высота | ширина | глубина | ||||
| 500 | 569 | 81 | 100 | 190 | 0,18 | 1,7 |
Монтаж биметаллических радиаторов STI должен осуществляться специализированными компаниями с обязательной возможностью перекрывания входа и выхода.
Для оптимальной теплоотдачи расстояние между радиатором STI и полом должно быть 70–120 мм, а между радиатором и подоконником - не менее 80 мм. Кронштейны должны обеспечивать расстояние от стены 30–50 мм.
Для монтажа биметаллического радиатора STI необходимы универсальный монтажный комплект и кронштейны, которые приобретаются отдельно. Каждый радиатор STI должен быть снабжен клапаном Маевского для удаления воздуха.
В ходе эксплуатации необходимо регулярно удалять воздух из верхнего коллектора с помощью воздухоспускного клапана.
Биметаллический радиатор STI в течение всего периода эксплуатации должен быть заполнен теплоносителем.
Срок эксплуатации биметаллического радиатора STI - не менее 10 лет.
Гарантия на радиатор STI действует в течение 5 лет при соблюдении всех правил эксплуатации.
Схемы подключения радиаторов STI GRAND
-
Межосевое расстояние500 мм
-
МодельGRAND
