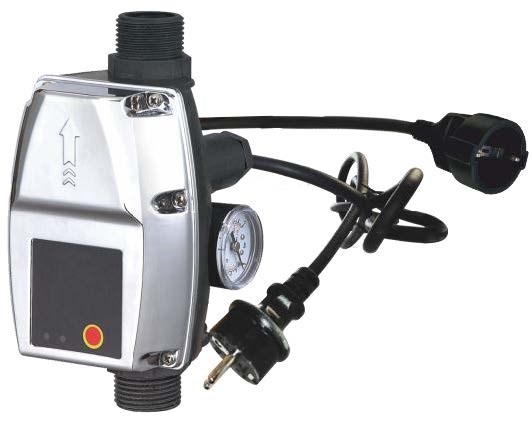

Блок автоматики насоса VODOTOK ЭДД-5

Блок автоматики VODOTOK ЭДД-5 предназначен для автоматизирования работы электронасоса, запуска его при снижении давления (при открытии крана) и остановке насоса при остановке водного потока в системе водоснабжения (при закрытии крана). Кроме того, блок автоматики обеспечивает защиту насоса от работы без воды («сухого хода»).

Блок автоматики VODOTOK ЭДД-5 предназначен для работы с чистой водой, не содержащей твердых частиц. При наличии твердых частиц необходима установка фильтра во всасывающем патрубке насоса.

Принцип действия блока автоматики VODOTOK ЭДД-5

ЭДД-5 устанавливается в любом месте системы после насоса перед гидроаккумулятором до первой точки разбора воды. Направление стрелки на корпусе устройства должно совпадать с направлением движения воды в системе водоснабжения.

Проверьте герметичность всех соединений. Если вы используете насос с максимальным давлением более 10 бар, установите на входе устройства редуктор давления.
Стартовое давление, установленное на заводе - 1.5 бар, что является оптимальным значением для большинства применений. Оно может быть изменено в случае необходимости, путем вращения отверткой регулятора установки стартового давления.

Технические характеристики VODOTOK ЭДД-5

Максимальная мощность насоса - 1,1 кВт
Параметры сети - 220 В / 50 Гц
Давление стартовое - 1-3,5 бар
Максимальное давление в системе - 10 бар
Максимальная температура воды - 60 ^оС
Подключение - 1"
Защита от "сухого хода"
Кабель 1,3 м + розетка
Стандарт защиты - IP65

Комплектация блока автоматики VODOTOK ЭДД-5

1. Блок автоматики в сборе - 1 шт.
2. Руководство по эксплуатации - 1
3. Упаковка - 1 шт.

* Производитель оставляет за собой право изменять вышеуказанную комплектацию.
