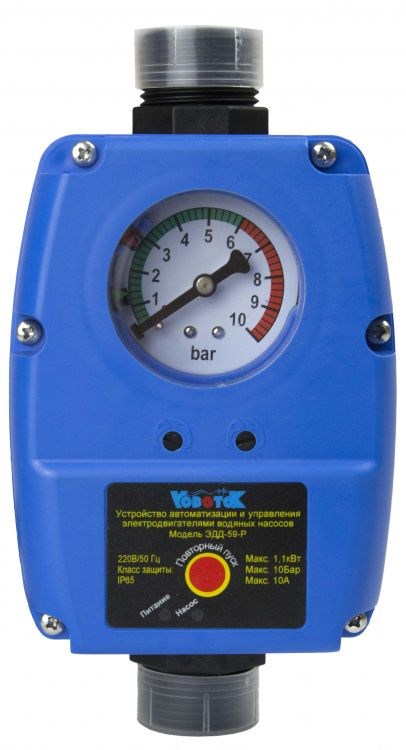

Блок автоматики насоса VODOTOK ЭДД-59-Р

Блок автоматики VODOTOK ЭДД-59-Р предназначен для автоматизирования работы электронасоса, запуска его при снижении давления (при открытии крана) и остановке насоса при остановке водного потока в системе водоснабжения (при закрытии крана). Кроме того, блок автоматики обеспечивает защиту насоса от работы без воды («сухого хода»).

Блок автоматики VODOTOK ЭДД-59-Р предназначен для работы с чистой водой, не содержащей твердых частиц. При наличии твердых частиц необходима установка фильтра во всасывающем патрубке насоса.

Принцип действия блока автоматики VODOTOK ЭДД-59-Р

Насосная автоматика ЭДД-59-Р может быть установлена непосредственно на насос, либо в любой точке системы, расположенной между насосом и первой точкой водоразбора, таким образом, чтобы входной штуцер насосной автоматики соединялся с выходом насоса, а выходной штуцер насосной автоматики соединялся с трубопроводом. Направление стрелки на корпусе устройства должно совпадать с направлением движения воды в системе водоснабжения.
Выходной штуцер насосной автоматики рекомендуется соединять с трубопроводом посредством гибкого шланга.
В случае, если уровень потребляемой воды находится ниже уровня на котором установлен насос, следует в обязательном порядке использовать обратный клапан на всасывающем трубопроводе насоса.
Если насосная автоматика устанавливается не непосредственно на насос, то запрещена установка первой точки водоразбора между насосом и насосной автоматикой. После монтажа необходимо проверить герметичность всех соединений. Если Вы используете насос с максимальным давлением более 10 бар, необходимо установить на входе насосной автоматики редуктор давления.
Во время установки насосной автоматики запрещается использовать клей или другие посторонние предметы, это может привести к поломке насосной автоматики.
После установки, насосная автоматика должна быть установлена перпендикулярно линии горизонта (в вертикальном положении). Удостоверьтесь, что все соединения проводов надежно защищены от попадания воды.

Технические характеристики VODOTOK ЭДД-59-Р

Максимальная мощность насоса - 1,1 кВт
Параметры сети - 220 В / 50 Гц
Давление стартовое - 1-6 бар
Максимальное давление в системе - 10 бар
Максимальная температура воды - 60 ^оС
Подключение - 1"
Защита от "сухого хода"
Кабель 1,3 м + розетка
Стандарт защиты - IP65

Комплектация блока автоматики VODOTOK ЭДД-59-Р

1. Блок автоматики в сборе - 1 шт.
2. Руководство по эксплуатации - 1
3. Упаковка - 1 шт.

* Производитель оставляет за собой право изменять вышеуказанную комплектацию.
