Насос для колодца - какой выбрать?

Содержание:

Насосы для колодцев используются в местах, где централизованное подключение невозможно или экономически невыгодно.

С такой проблемой сталкиваются в сельской местности, на дачах, в отдаленных промышленных зонах или сельскохозяйственных угодьях.

Колодезные насосы поднимают воду из подземных источников на нужный уровень и подают ее в водопроводные системы.

Конструктивные особенности колодезных насосов

Конструкция насоса для колодцев представляет собой совокупность взаимосвязанных узлов и механизмов, обеспечивающих подъем воды из подземного источника.

Основными компонентами колодезных насосов являются:

Электродвигатель.	Источник механической энергии, приводящий в движение рабочий органа насоса. В большинстве случаев используется асинхронный электродвигатель переменного тока, иногда встречаются синхронные двигатели постоянного тока.
Рабочее колесо (крыльчатка).	Рабочая деталь, которая вращается двигателем и передает механическую энергию потоку воды. Крыльчатки бывают двух видов: закрытые (радиальные) — вода движется вдоль оси вращения, повышая давление; открытые (центробежные) — вода закручивается вокруг центра, приобретая дополнительную кинетическую энергию. Вращающееся колесо захватывает воду и направляет её вверх.
Корпус.	Защищает внутренние механизмы насоса от воздействия влаги, механических повреждений и внешних факторов. Изготавливается из нержавеющей стали, чугуна, пластика, композитных материалов. Обычно имеет цилиндрическую форму.
Клапаны и регулирующая арматура.	Предусмотрены для предотвращения обратного потока воды и регулирования подачи жидкости. Чаще всего встречаются обратный клапан и предохранительный клапан, защищающий насос от избыточного давления.
Соединительные узлы и уплотнители.	Фланцы, муфты, кольца, манжеты обеспечивают герметичное соединение отдельных компонентов и защищают их от протечек.
Кабель питания.	Кабельная линия подводит электроэнергию к двигателю насоса, часто оснащена защитными устройствами против короткого замыкания и утечки тока.

Колодезные насосы могут оснащаться дополнительными элементами:

системами фильтрации для очистки воды от примесей;
электронными блоками управления и датчиками температуры для поддержания оптимального режима работы;
автоматическими датчиками для защиты от перегрузок и холостого хода.

Эффективность работы насоса определяется сочетанием конструктивных особенностей и условиями эксплуатации. Правильное понимание конструкции и принципов работы позволит сделать правильный выбор и продлить срок службы оборудования.

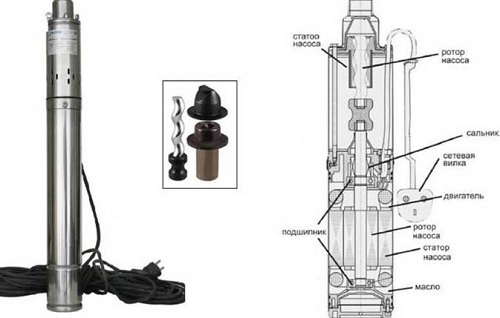

Конструкция погружного насоса.

Принцип действия

Работа колодезного насоса заключается в том, чтобы эффективно передавать механическую энергию электрическому приводу на жидкость, заставляя её подниматься из подземных источников.

Порядок работы насоса:

После запуска электропривода начинается вращение рабочего колеса.
Вода втягивается через впускной клапан и входит в пространство между лопастями крыльчатки.
Под воздействием центробежной силы вода выбрасывается из рабочего колеса в направлении выхода.
Давление, создаваемое вращением, поднимает воду по трубопроводу вверх.
Через выпускной клапан жидкость поступает в систему распределения.

Автоматика может контролировать частоту включений и отключений насоса, поддерживая необходимое давление в системе.

Различные модификации насосов предназначены для специфических условий эксплуатации (глубины, состава воды и пр).

Понимание принципа действия колодезного насоса облегчает выбор подходящего устройства и правильное его обслуживание.

Где используют

Колодезные насосы находят широкое применение в различных областях хозяйства и повседневной жизни. Их основное предназначение — обеспечение водой загородных домов, производственных предприятий, аграрных территорий.

Рассмотрим основные сферы использования колодезных насосов:

водоснабжение частных домов и дач;
полив огородов и садов;
организация противопожарных мероприятий;
создание резервных водных хранилищ;
обеспечение водой промышленных предприятий.

В населённых пунктах, расположенных вдали от магистральных водопроводов, колодезные насосы играют важную роль в обеспечении населения качественной питьевой водой.

На участках сельскохозяйственных угодий агрегаты незаменимы для организации системы капельного полива и орошения растений.

В районах с нестабильной подачей воды из центральных магистралей они помогают создать запасы воды в специальных емкостях, обеспечивая независимость от внешних поставщиков.

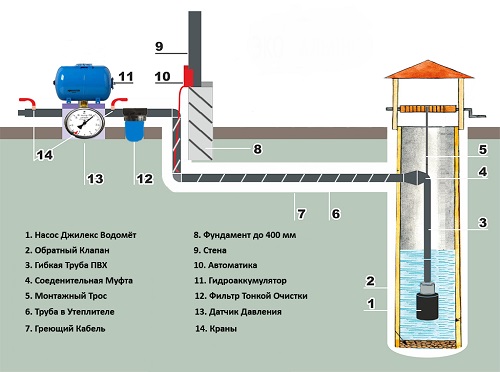

Схема монтажа погружного насоса.

Характеристики

Технические характеристики колодезных насосов отражают ключевые показатели, определяющие эффективность и работоспособность устройства. Основные параметры, на которые стоит обращать внимание при выборе колодезного насоса, включают:

Производительность (Q). Количество воды, подаваемой насосом за определенный промежуток времени. Измеряется в литрах в минуту (л/мин) или кубометрах в час (м³/ч). Важно подбирать насос таким образом, чтобы его производительность соответствовала потребностям.

Напор (Н). Высота, на которую насос способен поднять воду. Выражается в метрах водного столба (м). Следует учитывать суммарную высоту подъема, включая потери напора в трубопроводах и фитингах.

Мощность двигателя (P). Мощность, потребляемая насосом от сети. Измеряется в ваттах (Вт) или киловаттах (кВт). От мощности зависят производительность и напор насоса.

Частота вращения вала (n). Скорость вращения ротора двигателя, измеряемая в оборотах в минуту (об/мин). Чем выше частота вращения, тем быстрее подается вода, при этом нагрузка на двигатель увеличивается.

Максимальный диаметр пропускаемых частиц (d). Размер твердых включений, которые насос способен пропустить без повреждения. Показатель важен при заборе воды из песчаных или глинистых грунтов.

Максимальная температура перекачиваемой жидкости (t). Температура, при которой насос сохраняет нормальную функциональность. Большинство моделей рассчитаны на температуру до 35–40°C.

Степень защиты IP. Международный стандарт, обозначающий степень защиты электрооборудования от проникновения пыли и влаги. Наиболее распространенные классы защиты для колодезных насосов — IPX4 (защита от брызг) и IPX8 (полная влагозащита).

Насосы подключаются к однофазной сети 220 В, или трехфазной — 380 В. Размеры и вес насоса влияют на удобство его установки и обслуживания.

Кроме перечисленных характеристик, производители могут указывать дополнительные параметры, такие как диапазон рабочих температур, допустимый угол наклона, размеры фланцев и присоединительных отверстий, способы фиксации и крепления. Ниже представлена таблица, содержащая технические характеристики популярных моделей колодезных насосов.

Модель	Производительность (л/мин)	Напор (м)	Мощность (Вт)	Размер примесей мм
Jemix 4-QGB-1-57F	20 – 70	49 –106	370	до 0,2
DONGYIN QDX 1.5-32-0.75А	25 – 100	32	750	До 0,2
Grundfos SB 3-35 A	10 – 60	35	800	до 0,1
Pedrollo CHF	30 – 80	30 – 80	500–1500	до 0,5
DAB VAQUA	20 – 100	30 – 100	400–2000	до 0,3
ESPA Hydrojet	25 – 70	40 – 100	600–1800	до 0,2
Ebara EMH	30 – 120	30 – 120	700–2500	до 0,3
Wilo BTS/BTR	20 – 80	30 – 100	400–1500	до 0,2

Показатели могут варьироваться в зависимости от модификаций и обновлений продукции производителями.

Перед покупкой обязательно уточняйте актуальные характеристики у официальных представителей производителей или продавцов.

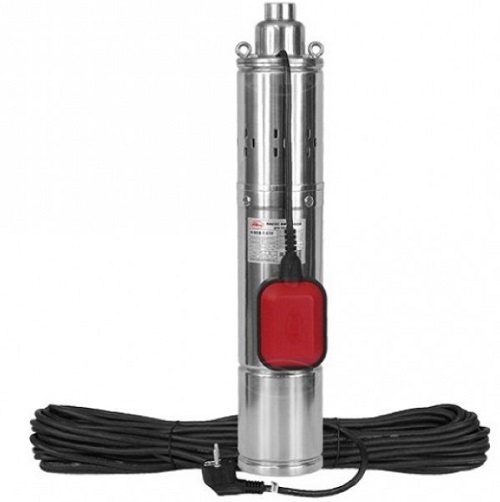

Насос глубинный.

Особенности установки

По способу установки колодезные насосы подразделяются на погружные (глубинные) и поверхностные.

Погружные насосы. Устанавливаются прямо в скважину или колодец, ниже уровня воды. Они оснащены многоступенчатыми двигателями, работающими под водой. Вода поступает внутрь насоса, проходит через рабочие колеса или поршневую систему и подается наружу под давлением. Могут поднимать воду с глубины до 200 метров. Корпус погружных насосов изготавливается из нержавеющей стали или высокопрочного пластика, что обеспечивает защиту от коррозии и длительный срок службы. Внутренние детали также выполнены из износостойких материалов, устойчивых к воздействию воды и механических примесей.

Поверхностные насосы. Монтируются на поверхности земли и поднимают воду на нужный уровень из глубины не более 10 метров. Они работают по принципу центробежной силы. Вода всасывается через всасывающий патрубок, попадает в крыльчатку, которая вращается и создает центробежную силу. Это давление выталкивает воду через нагнетательный патрубок на поверхность.

Погружные устройства рассчитаны на длительный срок эксплуатации при минимальном обслуживании.

Установка и обслуживание поверхностных насосов существенно проще, а КПД ниже, у чем глубинных.

Классификация по типу всасывания

По способу всасывания колодезные насосы подразделяются на вибрационные, центробежные, винтовые, вихревые.

Вибрационные

Работают по принципу электромагнитной вибрации. Внутри насоса находится катушка и мембрана, которая при подаче электрического тока начинает вибрировать. Эти вибрации создают переменное давление, которое способствует подъему воды из колодца. Жидкость поднимается через трубопровод и поступает в систему водоснабжения. Такой тип насоса прост в конструкции, энергоэффективен, подходит для небольших глубинных источников воды.

Центробежные

Гидравлические устройства, использующие принцип передачи энергии жидкости посредством вращения рабочего колеса с лопастями. Основные элементы насоса включают корпус, рабочее колесо, всасывающий патрубок, напорный патрубок.

При вращении рабочего колеса жидкость поступает во входное отверстие (всасывание), увлекается лопастями колеса и приобретает кинетическую энергию благодаря центробежному эффекту. Через выходное отверстие вода выходит под высоким давлением.

Винтовые

Основным рабочим элементом винтового насоса является расположенный внутри герметичного корпуса ротор, выполненный в виде спирали.

Когда ротор начинает вращаться, жидкость захватывается между витками винта и стенками статора. По мере продвижения вдоль оси винта вода перемещается вверх по направлению движения потока. Поднятая вода выходит через выпускное отверстие в верхней части насоса и направляется дальше по трубопроводу.

Вихревые

Основным рабочим элементом является рабочее колесо с лопастями. Принцип действия вихревого насоса основан на создании дополнительного давления за счёт многократного переноса механической энергии от быстро вращающегося рабочего колеса непосредственно жидкости, находящейся внутри рабочей камеры насоса.

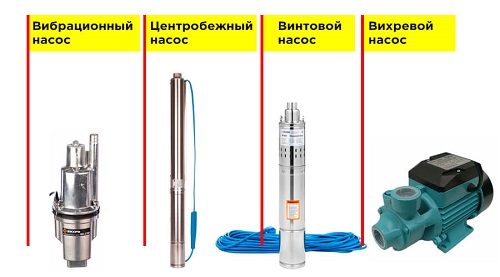

Типы колодезных насосов.

Расчет напора

Чтобы правильно выбрать насос для колодца, важно точно определить требуемый напор.

Формула расчета напора:

Напор = (Hс + Рг + Нд) × 1,15

Где:

Hс — статический напор (расстояние от поверхности воды в колодце до поверхности грунта);

Рг — горизонтальное расстояние (длина горизонтальной прокладки трубопроводов);

Нд — расстояние от уровня грунта до самой высокой точки водозабора.

1,15 — коэффициент сопротивления (дополнительные потери, учитывая сопротивление труб, фитингов, запорной арматуры).

Расчеты можно выполнит
